YVO4 (İtrium ortovanadat) kristalinin əla bir cüt qəfəsli optik kristal olması, geniş şəffaflıq diapazonu və görünən və yaxın infraqırmızı geniş band aralığına böyük fərdiləşmə dərəcəsi fərqinə malikdir. Bu əla xüsusiyyətlər böyük ölçüdə YVO4 Laser kristalını tez-tez fotovoltaik sənayesində geniş istifadə edilən yeni bir növ birefringence optik materialı halına gətirir.

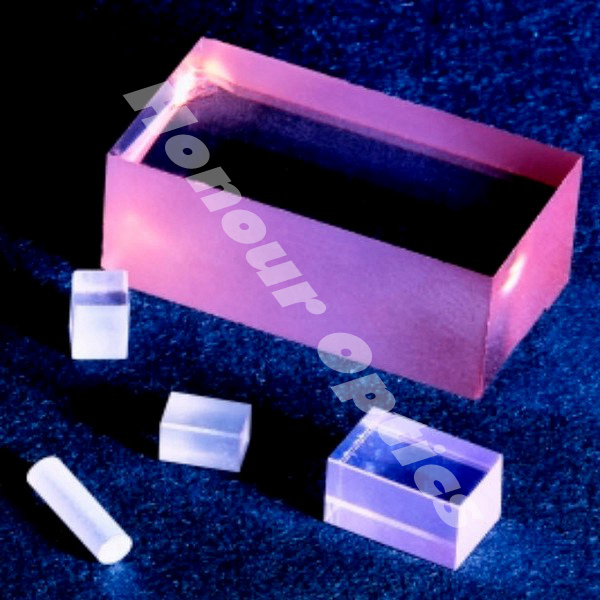

Nd: YVO4 (Neodymium tipli Yttrium Vanadate) lazer dalğalarına böyük dalğalanan radiasiya kəsişmələrinə, dalğalandırılmış dalğalardakı yüksək emissiya əmsallarına, yüksək lazerlə vurulmuş zərər həddinə və əla mexaniki, fiziki və optik xassələrə malikdir. İndi Nd: Yvo4 lazerləri maşın, maddi emal, spektroskopiya, geyvə müayinəsi, ekran, tibbi test, lazer çap, məlumatların saxlanması və digər sahələrdə geniş yayılmışdır. Honor Optics topdansatış YVO4 lazer kristal təmin edə bilər.

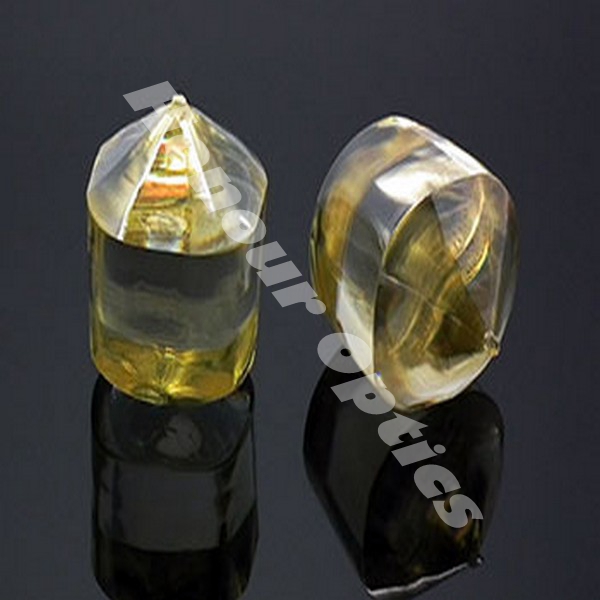

Yüksək saflıq YVO4 lazer kristal yaxşı mexaniki və fiziki xüsusiyyətlərə malikdir və geniş şəffaflıq diapazonu və yüksək cütlük dərəcəsi sayəsində optik polarizasiya komponentlərinin ideal komponentidir. YVO4 Czochralski üsulu ilə böyüyən müsbət bir birləşmiş kristaldır. Yüksək istilik sabitliyi, fiziki xüsusiyyətləri və mexaniki xüsusiyyətləri vardır. Fiber izolyatorlar, döngüler, interlacing, harnesses və digər polarize işıq qurğuları daxil olmaqla, bir çox proqramda kalsit və rutil kristallara əla sintetik alternativdir.
Nd: YAG kristalına nisbətən 808 nm ətrafında geniş nasos bant genişliyi üzərində təxminən beş qat daha böyük bir emiş effekti verən geniş bir nasos dalğası uzunluğu bant genişliyi üzərində yüksək absorbsiya; 1064nm laser dalğa uzunluğunda dörd dəfə böyük ölçüdə böyük stimullaşdırılan emissiya kesiti. Aşağı lasma ərəfəsi və daha yüksək yamac səmərəliliyi; Böyük bir cütlüklə birbaşa kristal olaraq, emissiya yalnız bir xətti polarizə olunur.
| Atomic Density | 1.26x1020 atoms/cm3 (Nd doping:1.0%) |
| Crystal Structure | Tetragonal, space group I41/amd a=b=7.1193, c=6.2892 |
| Density | 4.22g/cm3 |
| Melting Temperature | 1825 of |
| Mohs Hardness | 4-5 |
| Specific Heat @25oC | 24.6 (cal/mol/K) |
| Thermal Expansion Coefficients (@300K) | αa=4.43x10-6/K αc=11.37x10-6/K |
| Thermal Conductivity Coefficients(@300K) | //C: 5.23W/m/K ⊥C: 5.10W/m/K |
| Lasing Wavelength | 1064.3nm, 1342nm |
| Thermo-optical Coefficient (@300K) | dno/dT=8.5x10-6/K dne/dT=2.9x10-6/K |
| Sellmeier Equations for Pure YVO4crystals ( λ in µm) | no2=3.77834+0.069736/(λ2-0.04724)-0.0108133λ2 ne2=4.59905+0.110534/(λ2-0.04813)-0.0122676λ2 |
| Refractive Index (@1064nm) | no=1.958, ne=2.168 |
| Stimulated Emission Cross- section |
25x10-19cm2 @1064nm |
| Fluorescent Lifetime | 95 µs |
| Peak absorption wavelength | 808 nm |
| Absorption Coefficient (1% Nd) | 22.8cm-1 (E//c), 11.1cm-1 (E//a) @ 808nm |
| Intrinsic Loss | 0.02cm-1 @ 1064nm |
| Gain Bandwidth | 0.96nm @ 1064nm |
| Polarized Laser Emission | Parallel to the optic axis (c-axis) |
Böyük əmma əmsalı, bu Nd: YVO4 kristalının ən cəlbedici xarakteridir. 808 nm pik pompa dalğalanın ətrafında genişlənən Nd: YAG kristalına nisbətən daha yüksək güc lazer diodları ilə müqayisədə genişlənmiş bant genişliyi 5 qat daha böyük bir emiş əmsalı var. Daha kiçik bir Nd: YVO4 kristal daha kompakt lazer sistemi qurmaq üçün istifadə edilə bilər.
Verilən bir çıxış gücü üçün lazer diodunun fəaliyyət göstərdiyi daha aşağı bir güc səviyyəsi də buna görə bahalı lazer diodunun ömrünü uzadır. Nd: YAG 2-6 qatına çata bilən yüksək keyfiyyətli YVO4 lazer kristalının daha geniş emal bant genişliyi. Daha effektiv nasosdan başqa, Nd: YVO4 də diod spesifikasiyalarının daha geniş diapazonu deməkdir. Lazer sistemi istehsalçılarına daha geniş tolerantlıq və aşağı qiymət seçimi üçün faydalı olacaq.
Böyük stimullaşdırılan emissiya bu Nd: YVO4 kristalinin başqa bir cəlbedici xarakteridir. Həm də 1064nm və 1342nm-də daha çox stimullaşdırılan emissiya kəsişmələrinə malikdir. A-ekseni Nd: YVO4 kristal laminatını 1064nm-də kəsdikdə, Nd: YAG kristalından 4 qat daha yüksəkdir və 1340nm-da Nd: YAG-dan təxminən 18 qat yüksəkdir və bu CW əməliyyatına tamamilə Nd: YAG 1320nm. Bunlar Nd: YVO4 lazerini iki dalğa uzunluğunda güclü tək xətt emissiyasını qorumaq asandır.
Nd: YAG kimi böyük bir simmetriyadan daha çox bir birincil deyil, çünki Nd: YVO4 kristalinin böyük bir ikinciliği də böyük bir cütlükdir, çünki buraxdığı şey yalnız bir lineer polarizandır, beləliklə tezliklərin konversiya üzərində istənməyən fərdi təsirlərdən qaçınır. Nd: YVO4-in ömrü Nd: YAG-dan təxminən 2,7 dəfə qısa olsa da, yüksək pompalı kvant verimliliyindən görə lazer boşluğunun düzgün dizaynı üçün yamacın səmərəliliyi hələ də yüksək ola bilər.
σ (emissiya keçidləri stimullaşdırılan), α (Absorbsiya əmsalı), τ (Floresan ömrü), La (Absorbsiya uzunluğu), Pth (Eşik Gücü) və ηs (Pump Quantum Efficiency).
| Laser crystal | Doping (atm%) |
σ (x10-19cm2) |
α (cm-1) |
τ (µs) |
Pth (mW) |
Effi. (%) |
| Nd: YVO4 (a-cut) |
1.0 2.0 |
25 25 |
23 46 |
90 50 |
30 78 |
52 48.6 |
| Nd: YVO4 (c-cut) |
1.1 | 7 | 9.2 | 90 | 231 | 45.5 |
| Nd:YAG | 0.85 | 6 | 7.1 | 230 | 115 | 38.6 |
| Crystals | Size (mm3) | Pump Power | Output (@ 1064nm) |
| Nd:YVO4 | 3x3x1 | 850mW | 350mW |
| Nd:YVO4 | 3x3x5 | 15W | 6W |
| Nd:YAG | 3x3x2 | 850mW | 34mW |
Dopinq konsentrasiyası 0,15-dən 3,0 mlol-
Çapı 2 mm-dən 30 mm-ə qədər, uzunluğu 0.02 mm-dən 30 mm-ə qədər
Orientasiya toleransı: 5 dəqiqə dəqiqə
Dopant Konsentrasiya Toleransı ----------------------- 0,1%
Paralellik ------------------------------------------------- < 10 dəq. saniyə
Diksonluq ------------------------------------------ <5 arc dəqiqə
Pamuk ------------------------------------------------- --- 0.1mm @ 45 °
Açıq Açıqlama --------------------------------------------- 95%
Səthin keyfiyyəti -------------------------------------------- 10/5 və ya daha yaxşı
Səth Düzlüğü ------------------------------------------- L /10 və ya daha yaxşı
Wavefront Distortion -------------------------------------- λ /10 @ 633nm

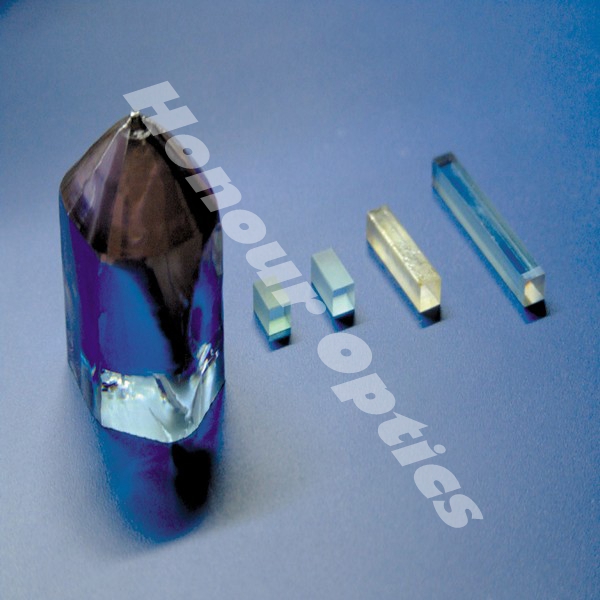

Böyük ölçülü YVO4 lazer kristal optik fiber rabitə sahəsində geniş şəkildə istifadə olunur və optik izolyatorlar, sirkülatörler, interleavers, kiriş sökücülər və polarizer kimi tətbiqlərdə əsas materiallardır.
Yüksək saflıq YVO4 lazer kristal kristal qəfəsdə neodimiyum dopantın mükəmməl uyğunluğundan irəli gələn dalğa uzunluğunda yüksək qazanc, aşağı ərəfə və yüksək emissiya əmsalları səbəbindən cari kommersiya lazer kristalları arasında diodun püskürməsi üçün populyar ev sahibi kristal halına gəldi. Bu, əsasən yüksək həssas YVO4 lazer kristallarının absorbsiyasına və emissiya xüsusiyyətinə əsaslanaraq, Nd: YAG lazer diodları ilə püskürüb. Nd: YVO4 kristalının yaxın infraqırmızıdan yaşıl, mavi və hətta UV-yə çıxışını tez-tez dəyişmək üçün yüksək NLO əmsalı kristalları (LBO, BBO və ya KTP) ilə birləşdirilmişdir.
Şərəf Nd ilə dopped ola bilər YVO4 kristalları ilə təmin edə bilər. Bir effektiv və ucuz bərk mənfəət orta kimi lazer qələm, el cihazı və digər kiçik bərk lazer avadanlıqlarda geniş istifadə olunur.
| Doping | Dimension | Coating |
| 2% | 3x3x1mm | HR/AR Coating |
| 2% | 3x3x1mm | AR/AR Coating |
| 1% | 3x3x1mm | HR/AR Coating |
| 1% | 3x3x5mm | AR/AR Coating |
| 0.50% | 3x3x10mm | AR/AR Coating |
| 0.27% | 4x4x8mm | AR/AR Coating |

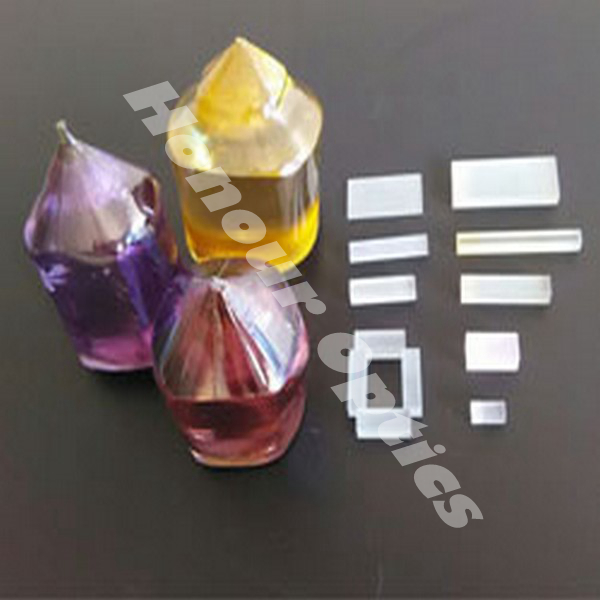

Professional yüksək dəqiqlikli YVO4 lazer kristal istehsalçısı, yüksək keyfiyyətli YVO4 lazer kristalını satır, topdan YVO4 lazer kristal optimal qiymətinə müraciət etmək üçün xoş gəlmisiniz.
