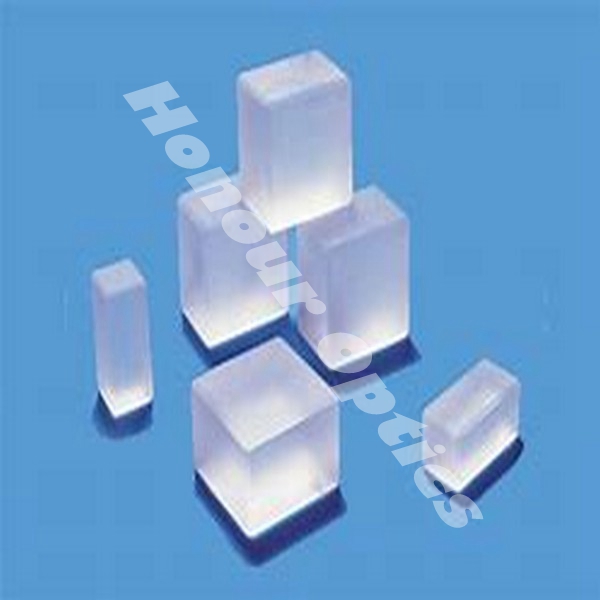

KTP qeyri-xətti kristal

Kalium Titan Oxide Fosfat (KTiOPO4) və ya KTP kristal, böyük qeyri-xətti optik katsayılara, geniş açılı bant genişliyinə və kiçik gedişata malik olduğu üçün, Nd: YAG kristal və ya Nd: YVO4 kristal lazerinin tez-tez təkanlanması üçün qeyri-xətti kristallar kimi istifadə edilir geniş açı, geniş istilik və spektral bant genişliyi. KTP kristal də yüksək elektro-optik (E-O) əmsalı və aşağı dielektrik sabitliyə malikdir və bu xüsusiyyətlər də elektro-optik tətbiqdə geniş yayılmışdır.

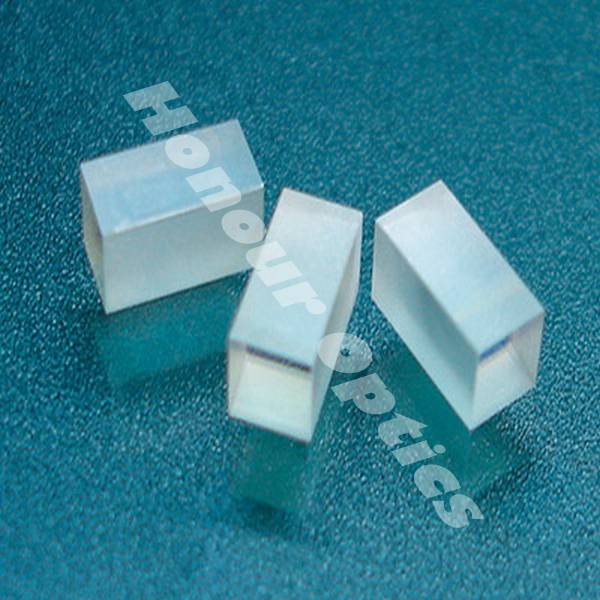

Honor Optics də GTR-KTP kristalını təklif edir, GTR-KTP kristali normal KTP kristal ilə oxşar qeyri-xətti, fiziki və kimyəvi xüsusiyyətləri olan, lakin daha yaxşı boz izləmə qarışıq əmlaka malik olan GRAY TRACKING RESISTED KTP kristalidir. 532 nm lazer altında işləyərkən, GTR-KTP işıq yolu üzərində boz izləmə meydana gətirməyəcək, sonra isə SHG lazer enerjisini başlanğıcla eyni tuta bilər. GTR-KTP kristalının geniş açılı bant genişliyi və kiçik gəzməli açı və geniş temperatur və spektral bant genişliyi vardır. Honor Optics peşəkar yüksək keyfiyyətli Çin KTP qeyri-xətti kristal istehsalçısıdır və zavod qiymətində böyük ölçülü KTP qeyri-xətti kristal istehsal edir.

KTP kristalının tipik xüsusiyyətləri:

Effektiv tezlik çevrilmə (1064nm SHG dönüşüm effektivliyi təxminən 80%)
Böyük qeyri-xətti optik katsayılar (KDP-dən 15 dəfə)
Geniş açısal bant genişliyi və kiçik gediş açısı
Geniş temperatur və spektral bant genişliyi
Yüksək istilik keçiriciliyi (BNN kristalından 2 dəfə)
Nəmlənmə pulsuzdur
Minimum uyğunsuzluq dərəcəsi
Super cilalanmış optik səth
900 ° C-dən aşağıda parçalanma yoxdur
Mexanik sabit
BBO və LBO ilə müqayisədə aşağı qiymət

Dezavantaj:

Yüksək gücdə gri izləmə orta güc sıxlığına tətbiqini məhdudlaşdırır

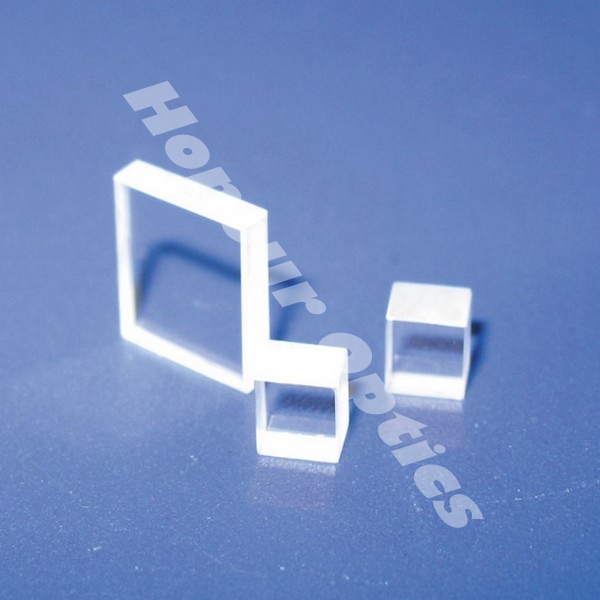

Böyük ölçülü GTR-KTP qeyri-xətti kristal üçün əlavə ərizələr qarışıq tezlik, elektro-optik modulyasiya, optik parametrik nəsil və optik dalğa təlimatını əhatə edir.

Typical Features for GTR-KTP crystal:
High gray track resistance
High damage threshold: ≥2 GW/cm2(@1064nm,TEM00,10ns,10Hz)
High conversion efficiency: up to 80% depending upon cube length and laser system
High homogeneity: Δn<10-5
Low absorption:   <1000ppm/cm (@532mm)
<150ppm/cm (@1064mm)
Low electrical conductivity: about 10-10Ω•cm
100W QCW output available
Single domain structure

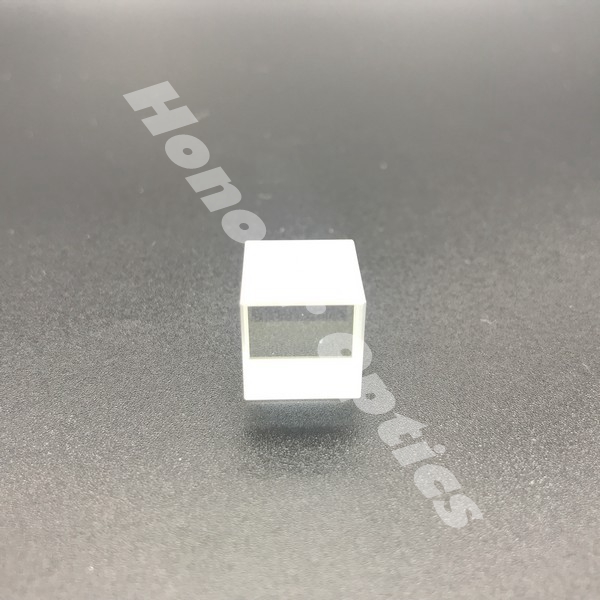

Yüksək zərər həddi KTP qeyri-xətti kristal, Nd-lövhəli lazer sistemlərinin Yaşıl /Qırmızı çıxışı üçün tezliklərin iki dəfə artırılmasında istifadə olunur; 600nm-4500nm ayarlı çıxış üçün parametrik mənbələr (OPG, OPA və OPO); E-O modülatörleri, optik keçidlər, istiqamətləndirici bağlayıcılar; Integrated NLO və E-O Cihazları üçün optik dalğa təlimatları
NG-nin SHG-ləri: lazerlər

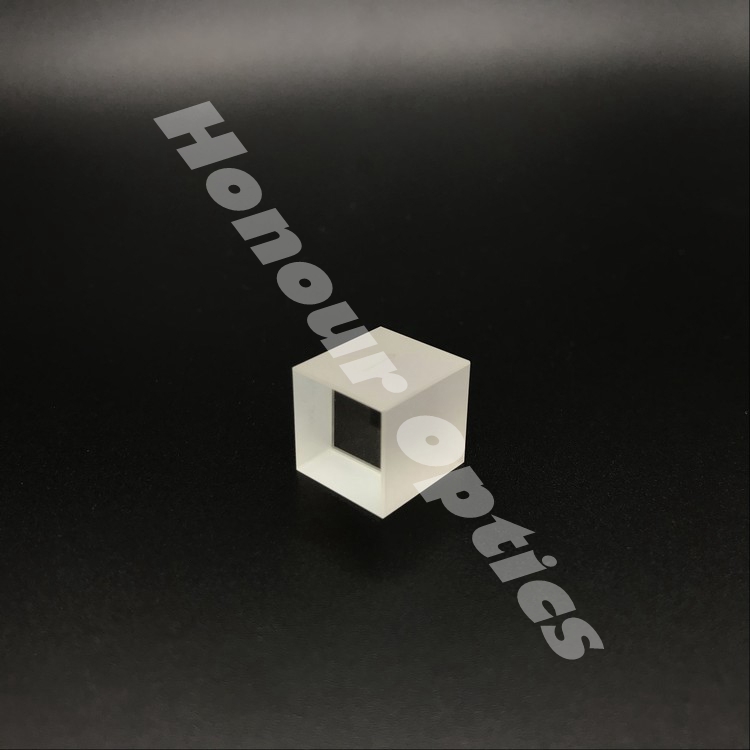

Xüsusi yüksək saflıq KTP qeyri-xətti kristal Nd: YAG lazerlərinin və digər Nd-lövhəli lazerlərin, xüsusilə aşağı və ya orta enerji sıxlığında tezliklərin iki dəfə artırılması üçün ən çox istifadə olunan materialdır. Aşağıdakı cədvəldə Nd: YAG lazerinin tez-cütləşməsi üçün KTP-nin əsas NLO xüsusiyyətləri verilmişdir.

 Phase matching angle  θ=90o, φ=23.5o
 Effective SHG Coefficient  deff = 8.3xd36(KDP)
 Angular Acceptance  20 brand-cm
 Temperature Acceptance  25 oC-cm
 Spectral Acceptance  5.6 Å-cm.
 Walk-off angle  4.5 med (0.26o)

Yüksək keyfiyyətli Çin KTP qeyri-xətti kristal istifadə edən lazerlər Nd: bir çox R &D, tibbi, sənaye və kommersiya applications üçün üstünlük təşkil edən yeşil lazer mənbəyi olmuşdur. Əlavə boşluqlu KTP SHG istifadə edərək, 900 mq enjeksiyalı Q-keçidli Nd: YAG lazer ilə 80% -dən çox və 700 mq yaşıl gücün bir dönüşüm effektivliyi əldə edilmişdir.
OPG, OPA və OPO

Nd: YAG və ya Nd: YLF lazerinin əsas və ikinci harmonikləri ilə nəql edilən effektiv OPO kristal kimi xüsusi yüksək saflıq KTP qeyri-xətti kristal görünən (0.6 um) orta IR ( 4,5 um). 1064nm ilə pompalanan X-kəsilmiş KTP ilə qeyri-kritik mərhələyə uyğunlaşdırılmış (NCPM) OPO /OPA xüsusilə faydalıdır, çünki siqnal çıxışı @ 1.57 um göz təhlükəsizdir. TiP: Sapphire, Alexandrite və Cr: LiSrAlF6 kimi tunable lasers tərəfindən nəql NCPM KTP OPO /OPA da 45% yüksək verim ilə bildirildi.

Kimyəvi və struktur xüsusiyyətləri

Crystal structure Orthorhombic, point group mm 2
Melting point 1172°C incongruent
Cell parameters a=6.404?, b=10.616?, c=12.814?, Z=8
Curie point 936°C
Mohs hardness ~5
Density 3.01 g/cm 3
Color colorless
Hygroscopic susceptibility no
Specific heat 0.1643 cal/g.°C
Thermal conductivity 0.13 W/cm/°K
Electrical conductivity 3.5x10 -8 s/cm (c-axis, 22°C, 1KHz)

E-O Cihazları:

Nadir NLO xüsusiyyətlərinə əlavə olaraq, böyük ölçülü GTR-KTP qeyri-xətti kristal də LiNbO3 ilə müqayisə edilə bilən E-O və dielektrik xüsusiyyətlərinə malikdir. Bu üstünlüklü xüsusiyyətlər KTP-ni müxtəlif E-O cihazlarına son dərəcə faydalı edir. KTP'nin yüksək zərər həddi, geniş optik bant genişliyi (> 15GHZ), istilik və mexaniki dayanıqlılıq və aşağı itkisi kimi, KTP-nin digər üstünlükləri nəzərə alındığında EO modulatorlarının həcmli tətbiqində LiNbO3 kristalının əvəzlənməsi gözlənilir, və s.

Optik dalğa təlimatları:

KTP substratında ion dəyişdirmə prosesinə əsaslanaraq, KTP üçün hazırlanmış aşağı itkilərə səbəb olan optik dalğa təlimatları inteqrasiya optikasında yeni tətbiqlər yaradıb. Son vaxtlarda, 20% /W /sm2 tipli II tipli SHG konvertasiya effektinə balanslaşdırılmış mərhələ uyğunluğu ilə nail olunmuşdur ki, burada bir bölmədən olan faza uyğunsuzluğu ikinci ziddiyyət əlamətində bir faz uyğunsuzluğuna qarşı balanslaşdırılmışdır. Ayrıca 760-960mm aralığında ayarlanabilen bir Ti: Sapphire lazer tipi I yarım fazlı uyğunluqlu SHG tipinə bölünmüş KTP dalğa təlimatları tətbiq edilmişdir və 400-430nm çıxışlar üçün diod lazerləri birbaşa iki qat artırmışdır.

Fiziki və optik xüsusiyyətləri:

Transmitting Range 350nm~4500nm


Refractive Indices



nx ny nz
1064nm 1.7377 1.7453 1.8297
532nm 1.7780 1.7886 1.8887
Absorption Coefficients α < 1% / cm @ 1.064 μm
Phase Matchable Range 0.984-3.4μm



Therm-Optic Coefficients dnx / dT= 1.1x10  /°C,dny / dT= 1.3x10  /°C,dnz / dT=1.6x10  /°C
Nonlinear Optical Coefficients



d31=2.54pm/V,  d32=1.35pm/V,  d33=16.9pm/V

d24=3.64pm/V,  d15=1.91pm/V,  at 1.064μm

deff(II)  (d24-d15)sin2Φsin2θ-(d10sin  Φ+d24cos  Φ)sinθ





Electro-Optic

Coefficients











Low frequency

(pm/V)

High frequency

(pm/V)

r13 9.5 8.8
r23 15.7 13.8
r33 36.3 35.0
r51 7.3 6.9
r42 9.3 8.8
Dielectric Constant εeff=13


Sellmeier Equations



nx = 3.0065 + 0.03901/(λ - 0.04251) - 0.01327λ

ny = 3.0333 + 0.04154/(λ - 0.04547) - 0.01408λ

nz = 3.3134 + 0.05694/(λ - 0.05658) - 0.01682λ

Honor Optics aşağıdakı KTP örtüklərini təmin edir:

1064nm-lik SHG üçün KTP-in iki tərəfli AR-örtük (DBAR).
OPO proqramları üçün KTP-nin geniş yaylı AR-örtük (BBAR).
Yüksək əks etdirici örtük: HR1064nm &HT532nm, R > 99.8 %@1064nm, T > 90% @ 532nm.
Digər örtüklər tələb əsasında verilir.

KTP kristal üçün Honor Optics standart xüsusiyyətləri
Ölçü toleransı: (W ± 0,05) x (H ± 0,05) x (L + /0,1 mm)
Açıq açıqlıq: diametrinin 90% -i
50mW'lik bir yaşıl lazer tərəfindən yoxlanılarkən görünən səpilmə yolları və mərkəzləri yoxdur
Düzlük: λ /8 @ 633nm-dən azdır
Wavefront distortionun ötürülməsi: λ /8 @ 633nm-dən az Pax: ≤[email protected]À
Chip: ≤0.1mm
Çizilmə /Dig kodu: 10/5-dən daha yaxşı (MIL-PRF-13830B)
Paralellik: 20 arc saniyədən daha yaxşıdır
Diksonluq: ≤5 dəqiqə dəqiqə
Açıq tolerans: △ θ≤0.25 °, △ f≤0.25 °
Zərərin həddi (GW /sm2):
> 1064nm üçün 0.5, TEM00, 10ns, 10HZ (AR-örtülmüş)
> 532 nm üçün 0.3, TEM00, 10ns, 10HZ (AR-örtülmüş)

Capabilities of KTP Crystal:
Aperture: 2x2 ~ 20x20mm
Lenght: 0.1 - 40mm, maximum up to60mm
Cutting Angle q and f: Determined by different kinds of harmonic generation
Phase matching type: Type I or Type II
End Configuration: Plano/Plano or Brewster/Brewster or Specified

Sizin tələbinizə əsasən standart spesifikasiyadan başqa kristal açı və ölçüsünü dəyişə bilərik. KTP kristalları üçün bizə tədarük etdiyiniz üçün yenidən cilalanmaq və örtmək mümkündür. Honor Optics, böyük ölçüdə KTP qeyri-xətti kristalın zavod qiymətində satın alınması ilə peşəkar yüksək zərərli eşik KTP qeyri-xətti kristal istehsalçısıdır.

KTP kristalının standart tətbiqləri:

Yaşıl /Qırmızı Çıxış üçün Nd-lövhəli Lazerlərin Frekansın İki (SHG)
Mavi Çıxış üçün Nd Lazer və Diod Lazerinin Tezlik Aralığı (SFM)
Parametrik qaynaqlar (OPG, OPA və OPO) 0.6mm-4.5mm tunable çıxış üçün
Elektrik Optik (E-O) Modülatörleri, Optik Anahtarları ve Yönlü Bağlantı Elemanları
Integrated NLO və E-O Cihazları üçün optik dalğa təlimatları

Şərəf Optik Çantası:

Möhkəm keyfiyyətə nəzarət;
Hər hansı bir qüsur olmadan yüksək keyfiyyət.
Böyük kristal ölçüsü 20x20x40mm3 və maksimum uzunluğu 60mm;
Tez çatdırılma (yalnız cilalanmış 2 həftə, örtülmüş 3 həftə);
Mükəmməl qiymət və miqdar endirimi;
Texniki dəstək;
AR-örtmə, montaj və yenidən cilalama xidməti.
Keyfiyyətin Zəmanət müddəti: bir il düzgün istifadə olunmalıdır.

Honor Optics, yüksək keyfiyyətli KTP və GTR-KTP kristalını təklif edir, tələbinizə uyğun olaraq, AR-örtük, montaj və yenidən cilalama xidməti göstərir.

Honor Optics, 4-5 həftə ərzində standart KTP kristal təklif edir

Size (mm) theta phi Coating
S1 S2
3x3x5 90° 23.5° [email protected] R<0.2%
[email protected] R<0.5%
[email protected] R<0.2%
[email protected] R<0.5%
3x3x5 90° 23.5° [email protected] R>99.8%
[email protected] 532nm R<0.5%
[email protected] R<0.2%
[email protected] R<0.5%
3x3x10 90° 23.5° [email protected] R>99.8%
[email protected] 532nm R<0.5%
[email protected] R<0.2%
[email protected] R<0.5%
