Sapphire, vacuum kameraları, sualtı qayıqları və digər sərt mühitlərdə tətbiq olunan bir növ materialdır. Honor Optics müştərilərin xüsusiyyətlərinə görə bir pəncərə, prizma, boru, çubuq, lens və sapfir mikro-optik kimi saffir seriyalı məhsullar təqdim edir. Honor Optics peşəkar yüksək keyfiyyətli optik dərəcəli xüsusi forma sapfir optik istehsalçısı, topdan böyük ölçülü optik dərəcəli sapfir optikləri, yüksək keyfiyyətli təmiz optik qiymətli sapfir optik optimal qiyməti ilə tanış olmaq xoş gəlmisiniz.
Xüsusi optik dərəcəli sapfir optikləri 250-5000nm dalğa uzunluğu üçündür. Optik dərəcəli safir yüksək temperaturda üstün mexanik dayanım xüsusiyyətləri ilə yüksək ötürməni birləşdirdiyindən, çox vacib optik material kimi tanınır. Sapphire optikləri onun struktur bütövlüyü sayəsində alternativ kristallara və ya eynəklərə görə daha incə və ya istənilən xüsusi forma verə bilər və 2030 ⁰ C-ə qədər işləyə bilər.
Bütün oksid kristallarının ən çox olduğu kimi, Sapphire, müxtəlif tələb olunan tətbiqlər üçün ən yaxşı seçim edən optik və fiziki xüsusiyyətlərin birləşməsinə malikdir. Sapphire hətta yüksək temperaturda gücünü qoruyur. Yaxşı istilik xüsusiyyətləri, əla elektrik və dielektrik xüsusiyyətlərinə malikdir və kimyəvi hücuma qarşı davamlıdır. Bu xüsusiyyətlər etibarlılıq, optik ötürülmə və güc tələb olunan təcavüzkar mühitlərdə Sapfirin istifadəsini təşviq edir. Yüksək saflıqlı optik dərəcəli sapfir optiklərinə son qiymətə müraciət etməyi xoş gəlmisiniz.
Sapphire çox sıxılma və dayanıqlıdır; yalnız sərtlik içində almaz üçün ikinci. Əla optik xüsusiyyətləri ilə birgə, sapfir skaner pəncərələri, təhlükəli pəncərə tətbiqləri və qalxanları üçün ən yaxşı materiallardan biridir. Sapphire həmçinin yarımkeçirici, elektrik və mikrodalğalı tətbiqlər üçün ideal bir materialdır, çünki yüksək dielektrik sabit və aşağı itki
Sapphire 200 nm-dən 5500 nm-ə qədər şəffafdır. Bu geniş şəffaflıq pəncərə, xüsusilə də İK və UV sistemlərində optik hissələr üçün ən yaxşı materiallardan birini, xüsusən mikro-optiklər üçün edir. Sabitliyin səbəbi ilə solarizasiya kimi optik ziyanlara çox davamlıdır. Sapphire, həmçinin, rulmanlar və nozzilər kimi qeyri-optik tətbiqlərə aid köhnəlmiş bir növ materialdır.
Sapphire yarımkeçirici emal, fırın tətbiqləri və rafinasiya tətbiqləri üçün ideal bir materialdır, çünki istilik sabitliyi yüksək temperaturda (1600C), hər hansı digər optik materialdan daha çox və optik olmayan ən çox materiallardan daha yüksəkdir.
Sapphire, yüksək saflıkta kimyəvi proses, yarımkeçirici emal və plazma sistemləri üçün ideal bir materialdır. Sapphire müstəsna kimyəvi sabitliyə malikdir. Etx sapfirin yeganə kimyəvi maddəsi duzlardır. Bütün digər həlledicilər, əsaslar və asidlər, çox yüksək temperaturda da safirə təsir göstərmir.
Safir pəncərələr təsadüfi bir eksen yönü ilə təmin edilir. Safir bir az birefringent olduğu üçün, bu ötürülən işığın polarizasiya vəziyyətinin yüngül dəyişməsinə səbəb ola bilər.
Honor Optics, sapfir optik parçalarının müxtəlif növlərini qarışdırır və cilalamır. Sapphire geniş yayılmış yüngül ötürülmə və yüksək optik aydınlıq tələb olunan tətbiqlər üçün ideal optik materialdır. Sapphires rəngsiz xüsusiyyətləri hər hansı bir standart şüşə və ya kristal ilə müqayisədə üstün bir optik materialdır. Sapphire, 86% -ə qədər ötürülmə və UV-də 180 nanometrdən ötürülmə pəncərəsinə qədər 5,5 mikrona qədərdir.
Honor Optics, sapfir mikro və miniatür optikləri 200 mm-lik sapfir makro optiklərə qədər 1 mm-dən az olan texnologiyaya malikdir.
| Main properties of sapphire | |
| Transmission Range | 0.17 to 5.5μm |
| Refractive Index | 1.75449 (no) 1.74663 (ne) at 1.06μm |
| Reflection Loss | 14% at 1.06μm (2 surfaces) |
| Absorption Coefficient | 0.3 x 10-3 cm-1 at 2.4μm |
| Restrahlen Peak | 13.5μm |
| dndT | 13.7 x 10-6 at 5.4μm |
| dn/dμ = 0 | 1.5μm |
| Density | 3.98 g/cm3 |
| Melting Point | 2040°C |
| Thermal Conductivity | 27.21 W/(m · K) at 300K |
| Thermal Expansion (parallel / perpendicular) | 5.6 / 5.0 x 10-6/K |
| Hardness | Knoop 2000 with the 2000g indenter |
| Specific Heat Capacity | 419 J/(kg · K) |
| Dielectric Constant (parallel / perpendicular) | 11.5 / 9.4 at 1MHz |
| Young's Modulus (E) | 335 GPa |
| Shear Modulus (G) | 148.1 GPa |
| Bulk Modulus (K) | 240 GPa |
| Elastic Coefficients | C11=496MPa C12=164MPa C13=115MPa C33=498MPa C44=148MPa |
| Apparent Elastic Limit | 275 MPa (40,000 psi) |
| Poisson Ratio | 0.25 |
| Wavelength, μm | No | Ne |
| 0.193 | 1.92879 | 1.91743 |
| 0.213 | 1.88903 | 1.87839 |
| 0.222 | 1.8754 | 1.86504 |
| 0.226 | 1.87017 | 1.85991 |
| 0.244 | 1.85059 | 1.84075 |
| 0.248 | 1.84696 | 1.83719 |
| 0.257 | 1.83932 | 1.82972 |
| 0.266 | 1.83304 | 1.82358 |
| 0.280 | 1.82437 | 1.81509 |
| 0.308 | 1.81096 | 1.80198 |
| 0.325 | 1.80467 | 1.79582 |
| 0.337 | 1.80082 | 1.79206 |
| 0.351 | 1.79693 | 1.78825 |
| 0.355 | 1.79598 | 1.78732 |
| 0.442 | 1.78038 | 1.77206 |
| 0.458 | 1.77843 | 1.77015 |
| 0.488 | 1.7753 | 1.76711 |
| 0.515 | 1.77304 | 1.76486 |
| 0.532 | 1.7717 | 1.76355 |
| 0.590 | 1.76804 | 1.75996 |
| 0.633 | 1.7659 | 1.75787 |
| 0.670 | 1.76433 | 1.75632 |
| 0.694 | 1.76341 | 1.75542 |
| 0.755 | 1.76141 | 1.75346 |
| 0.780 | 1.76068 | 1.75274 |
| 0.800 | 1.76013 | 1.7522 |
| 0.820 | 1.75961 | 1.75168 |
| 0.980 | 1.75607 | 1.81974 |
| 1.064 | 1.75449 | 1.74663 |
| 1.320 | 1.75009 | 1.74227 |
| 1.550 | 1.74618 | 1.73838 |
| 2.010 | 1.73748 | 1.72973 |
| 2.249 | 1.73232 | 1.72432 |
| 2.703 | 1.719 | 1.711 |
| 2.941 | 1.712 | 1.704 |
| 3.333 | 1.701 | 1.693 |
| 3.704 | 1.687 | 1.679 |
| 4.000 | 1.674 | 1.666 |
| 4.348 | 1.658 | 1.65 |
| 4.762 | 1.636 | 1.628 |
| 5.000 | 1.623 | 1.615 |
| 5.263 | 1.607 | 1.599 |
| Specification | Typical Level | High precision |
| Sizes | 1mm-200mm | 1mm-200mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | 2 | L/4 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | Protective AR coating | Protective AR coating |
Safir yetişdirilməsi üçün bir çox fərqli üsul var. Ən ümumi:
Kyropoulos (HEM) metodu
Stepanov (EFG) metodu
Czochralski metodu
Bagdasarov (Horizontal olaraq kristallaşdırma üsulu) üsulu
Bütün bu metodların tələblərinə uyğun olaraq üstünlükləri və mənfi cəhətləri var.
Ən yaxşı optik keyfiyyətli sapfirə Bagdasarov, Czochralski və Kyropoulos metodları vasitəsilə əldə edilə bilər. Ancaq bu metodlardan yüksək keyfiyyətli material yetişdirmək üçün böyümə sürəti çox yavaş. Bu üsullar kritik optik və yarımkeçirici tətbiqlər üçün ən yaxşı sapfir verir.
Stepanov metodu, post-artımın əhəmiyyətli dərəcədə azalmasına qənaət edərək, plitələr, şeritler və borular kimi daha sürətli, yaxın xalis formalı böyüməyə imkan verir. Lakin ümumi keyfiyyət Bagdasarov, Czochralski və Kyropoulos metodları qədər yaxşı deyil. Ekran örtükləri, skaner pəncərələri və saat kristalları kimi bir çox proqramda Stepanov çox daha ucuzdur.
Xüsusi optik dərəcəli sapfir optikləri görünən və orta infraqırmızı dalğalar arasında mükəmməl ötürücü xüsusiyyətə malik yüksək keyfiyyətli infraqırmızı materiallardan biridir. GaN LED üçün əsas substrat materialdır. Yüksək sərtliyi səbəbindən, sapfir də qoruyucu pəncərələr və saatlar və digər həssas mexaniki qurğular kimi geniş şəkildə istifadə olunur. Honor Optics peşəkar yüksək keyfiyyətli optik dərəcəli xüsusi forma sapfir optik istehsalçısı, topdan böyük ölçülü optik dərəcəli sapfir optikləri, yüksək keyfiyyətli təmiz optik qiymətli sapfir optik optimal qiyməti ilə tanış olmaq xoş gəlmisiniz.
Sapphire pəncərələr yüksək təzyiq, vakuum və ya korroziyalı atmosferlərin nəzərə alınması üçün tətbiq olunur. Optik sapfirin əsas tətbiqi, optik və mexaniki xüsusiyyətlərinə görə sapfirin üstün faktiki materialı yaradan geniş diapozonlu optik sistemlər üçün geniş diapozonlu pəncərələr, görünüşlər, işıqlandırıcılardır. Sapphire məhsulları da yüngül təlimatlar, prizma və linzalar, xüsusilə sapfir optik yüksək temperaturlu substratlar, dəqiq mexanika detalları, yüksək təzyiqli lampaların ampülləri və s. Kimi istifadə olunur.
Bizim optik məhsullar xüsusilə böyük ölçülü optiklərin müştərilərinə, antireflection coating ilə sapfirdən, məsələn: AR örtülü sapfir qübbələrdən və AR genişbantlı örtüklü safir şüaətli kompozit plitələrdən ibarətdir.

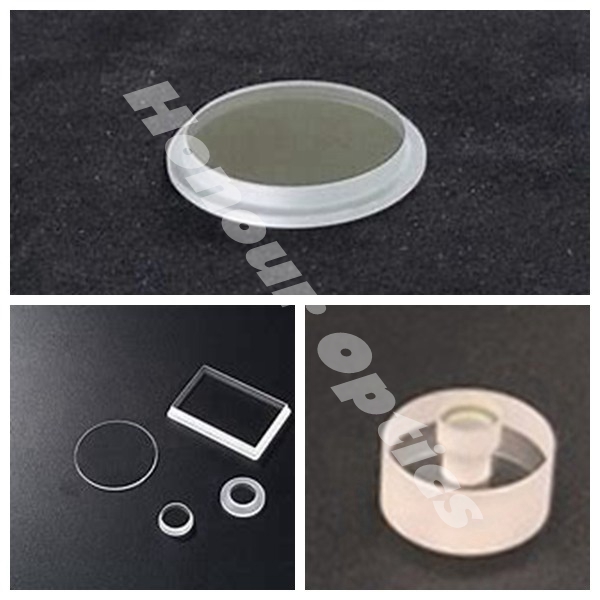

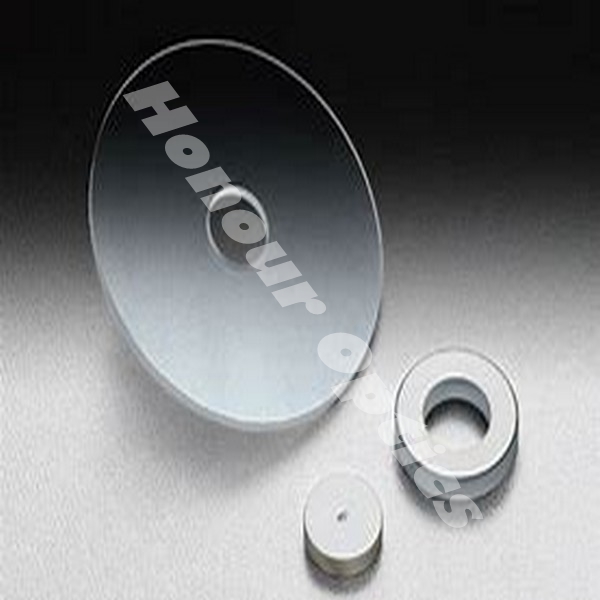

Sapphire pencereleri - skaner pəncərələri, yüksək təzyiqli sistemlər, yüksək vakuum sistemləri, infraqırmızı nəzarət sistemləri üçün & plazma sistemləri
Sapphire qalxanları - soba & plazma sistemləri
Sapphire sheet & flat stock - ekranlar üçün, mobil telefon pəncərələri, PDA pəncərələri & kristalları seyr
Sapphire wafers - yarımkeçirici & LED imalatı
Safir təhlükəsizlik & partlayış qalxanları - partlayıcı, hərbi & düşmən mühitləri

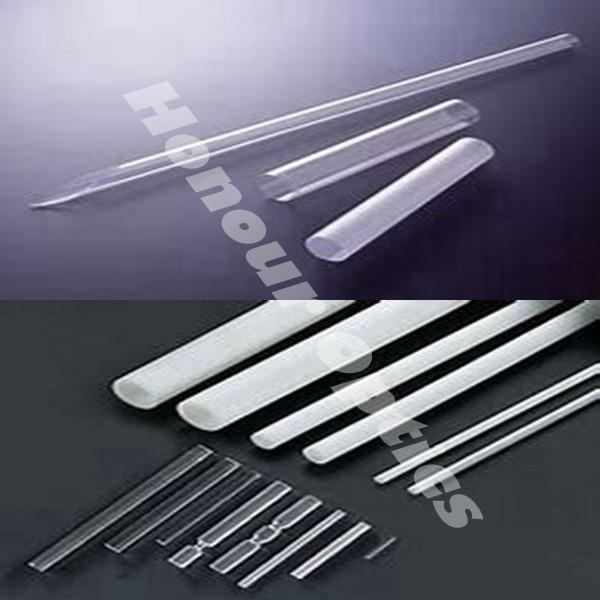

Safir tüpləri - plazma, yüksək təzyiq, yüksək təmizlik və amp; yarımkeçirici tətbiqlər
Sapphire microtubes - tibbi və amp; fiber optik tətbiqlər
Sapphire domes - yüksək təzyiqli sistemlər üçün & raket burun qübbəsi
Sapphire çubuqlar & iğneler - fiber optik, bio-engineering, diş və amp; tibbi sümük implantları
Sapphire crucibles - termal analiz üçün, döküm & döküm
Sapphire izolyatorlar - yüksək güc RF & mikrodalğalı tətbiqlər
Sapphire geyimi hissələri - çubuqlar, rulmanlar, bloklar və amp üçün; fiziki və amp; mövqe bütövlüyü vaxt keçdikcə saxlanmalıdır. Yüksək saflıqlı optik dərəcəli sapfir optiklərinə son qiymətə müraciət etməyi xoş gəlmisiniz.

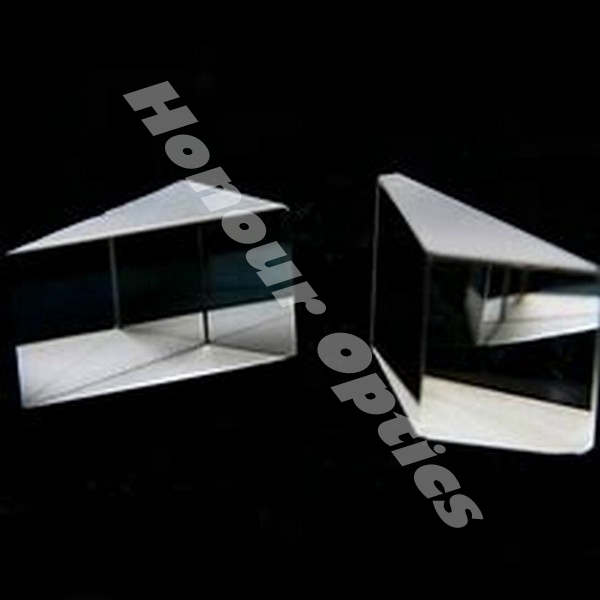

Honor Optics, ROHS ətraf mühitin qorunması tələbləri ilə Sapphire optics peşəkar istehsalçısıdır. Honor Optics, rod, kvadrat, addım, paz, prizma, sferik, silindrik və s. Kimi fərqli şekillerlə Sapphire optik təmin edə bilər.
Bizim texniki təchizatçılarımız hazır məhsulların infraqırmızı dalğa uzunluğu və ya UV intervalında istifadə edilməsindən asılı olmayaraq tam olaraq müştərilər üçün xahiş edirlər.
