LiSAF, LiSGaF, LiCAF Lazer Kristal

Cerium, bilinən ən sadə nadir torpaq metaldır. The Ce: LiSAF və Ce: LiCAF lazerləri UV diod lazerləri kimi təsnif edilir. Bu lazerlər tərəfindən istehsal olunan dalğa boyları 280 dən 316 nm-ə qədər dəyişir. LiSAF lityum, stronsiyum və alüminium floriddən ibarət kristaldır. LiCAF lityum, kalsium və alüminium floriddən ibarətdir.

Ce: LiSAF lazerində, cerium lityum strontium alüminium florid seryumun optik xüsusiyyətlərini qoruyan kristal xarakterdir. Seryumla daşınan LiSAF kristal, dəyişən dalğaların uzunluğunun işıqlarını çıxaran optik kristal kimi davranır, beləliklə də onu tənzimlənən lazer halına gətirir.

Ce: LiCAF, başqa bir tənzimlənən UV lazerdir, seryum ilə işıq yayan mənbəyidir və kristalli ana kimi lityum kalsium alüminium floriddir. Həm Ce: LiSAF və Ce: LiCAF güclü enerji absorbsiyası və geniş dayanıqlıq nümayiş etdirir. İki lazerdən, Ce: LiCAF daha yaxşı tunable və spektroskopik xüsusiyyətlərə malikdir.

Cr: Cr-artmış kolxirit kristallarından tipik olan LiSAF, 780 nm-dən 1060 nm-ə qədər yaxın IR diapazonunda geniş ölçüdə ayarlana bilən, həmçinin onlarla on femtosaniyalı müddətli impulsları dəstəkləyən vibronik lazer vasitədir. 24 fs kimi qısa müddətdə darvazaların meydana gəlməsi mümkündür. Titan - sapfir lazerlərlə müqayisədə, belə lazerlər daha ucuz ola bilər, çünki onlar yaşıl nasos mənbəyi deyil, qırmızı istifadə edirlər və dodaq nasosun mümkün olduğu qədər aşağı nasos gücləri ilə işləyə bilərlər.

LiSAF, LiSGaF və LiCAF lazer kristalları geniş tuning üçündür və müvafiq lazerlər lampa pompalı və ya diod pompalı ola bilər. Cr: LiSAF ümumiyyətlə Cr: LiCAF üçün üstünlük təşkil edir. 850 nm ətrafında böyük qazanma xəttinin olması və 670 nm dalğa uzunluğunda lazer diodları ilə diod pompalanma ehtimalı; bu media femtosecond impulsları yaratmaq üçün də cazibədardır.

Lazer xüsusiyyətləri

Cr3 + artıb LiCAF, LiSAF və LiSGaF arasında, Cr: LiSAF kristalinin 780-1000 nm-dən dalğa uzunluğunda tunability təmin edən və ultra-çınqıl pulslarının yaranmasına imkan verən, Ti: sapfir kristalına bənzər bir geniş qazanma bant genişliyi var. Cr: LiSAF lazerin flaş lampa və ya lazer diodla birbaşa nəql ediləcəyi ehtimal olunan Ti: safir lazerlə müqayisədə üstün üstünlüklərə malikdir və onların flüoresansın və emissiya kəsişmələrinin məhsulu nisbətən yüksəkdir. Cr Lasing eşiği: LiSAF olduqca aşağı ola bilər, yüksək yamac səmərəliliyi və uzun ömür.

The Cr: LiSAF həmçinin Q-switched əməliyyat üçün faydalı Ti: sapfir lazer kristal, ilə müqayisədə uzun bir floresans ömrü var. Cr: LiSAF lazer kristal bir vibronik lazer vasitədir və homojen genişlənmiş emissiya vasitələri hesab olunur. Buna görə də, Cr: LiSAF lazer mühiti, həm də tənzimlənən CW-də və passiv olaraq Q-keçid və ya rejimi kilidlənmiş üsullarla effektiv şəkildə işlədilir. LiSAF, LiSGaF və LiCAF lazer kristalları

Fiziki və kimyəvi xüsusiyyətlər

Fiziki xüsusiyyətləri:

Kimyəvi Formula: Cr3 +: LiSrAlF6
Lattice Parameters (Å): a = 5.084, c = 10.21
Kristal quruluşu: trigonal
Space Group: P31C
1% dopinq üçün Cr atomları /cm3: 8.75x10 ^ 19
Kırılma tokluğu (Mpam): 0,40 (//c)
Melting Point: 766deg. C
Sıxlıq (g /sm) 3.45
Elastiklik modulları (GPa): 109
Termal Genişləmə Katsayısı (10 ^ 6K): - 10 (//c), 25 (⊥c)
Termal İletkenlik (W /m /K) 3.3 (//c), 3.0 (⊥c)
Xüsusi istilik (J /gK) (@ 25deg.C): 0.842

Optik xüsusiyyətlər:

Emissiya zirvəsi: 846nm
Zirvəyə Tənzimlənən Emissiya Çərçivəsi: 4.8 × 10-20cm2 (//c)
Spontan Fluoresans ömür: 67 μs
Dağılım zərərləri (% /sm): < 0.2
dn /dT (× 10-6 /K): -4.8 (c /c), -2.5 (⊥c)

Sellmeier tənlikləri (μm ildə λ):

nc ^ 2 = 1.98448 + 0.00235 /(L ^ 2 - 0.010936) - 0.01057 L ^ 2
na ^ 2 = 1.97673 + 0.00309 /(L ^ 2 - 0.00935) - 0.00828 L ^ 2
Cr: LiSAF Kristal:
846nm nc = 1.407 na = 1.405
670nm nc = 1.409 na = 1.407
423nm nc = 1.413 na = 1.412
290nm nc = 1.420 na = 1.420
266nm nc = 1.422 na = 1.424

Bizim ümumi LiSAF, LiSGaF və LiCAF istehsal imkanları və standart xüsusiyyətləri aşağıdakılardır:

Dopinq konsentrasiyası 0,5 ilə 5,5 ml arasında%
Çapı 2 mm-dən 50,8 mm-ə qədər, uzunluğu 1 mm-dən 180 mm-ə qədər
Orientasiya toleransı: 5 dəqiqə dəqiqə
Çətinlik toleransı: +/- 0.05mm
Uzunluq tolerantlığı: +/- 0.1 mm
Dopant Konsentrasiya Toleransı: 0,1%
Paralellik: < 10 dəq. Saniyə
Diksonluq: < 5 dəqiqə dəqiqə
Pax: 0.1mm @ 45 °
Açıq Açıqlama: 95%
Səthin keyfiyyəti: 10/5 və ya daha yaxşı
Səth düzlüğü: λ /10 @ 633nm
Wavefront Distortion: < l /10 @ 633nm
Kaplama: tələbə uyğun olaraq
İstək üzrə böyük çubuq ölçüləri və qeyri-standart dopant konsentrasiyaları mövcuddur.

Hal-hazırda Cr: Fənər nasosu və diod nasos lazer kimi LiSAF ilə əlaqəli məhsullar geniş şəkildə istifadə olunur.

Ce: LiSAF və Ce: LiCAF lazerlərinin əsas tətbiqi uzaq atmosfer monitorinqidir.
Ce: LiSAF və Ce: LiCAF lazerlərinin digər tətbiqlərinin bəziləri aşağıda verilmişdir:
Ozon DIAL ölçmələri
LİDAR
Optik tədqiqat
Müdafiədə bioloji silahların aşkarlanması
LiSAF, LiSGaF və LiCAF lazer kristallarının hamısına xoş gəlmisiniz.

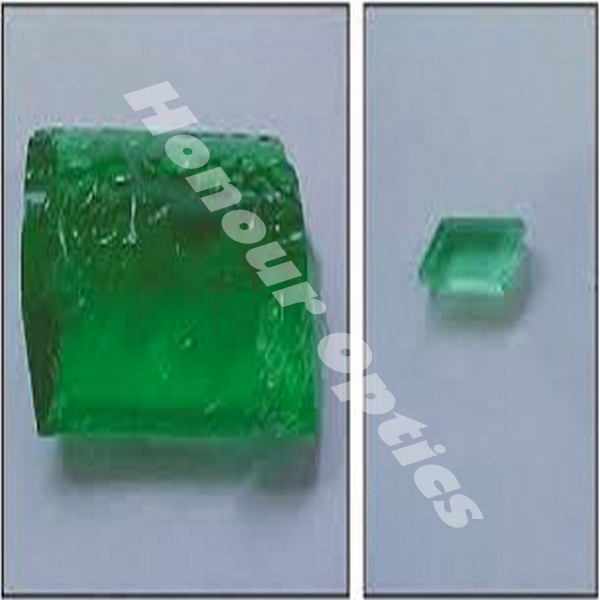

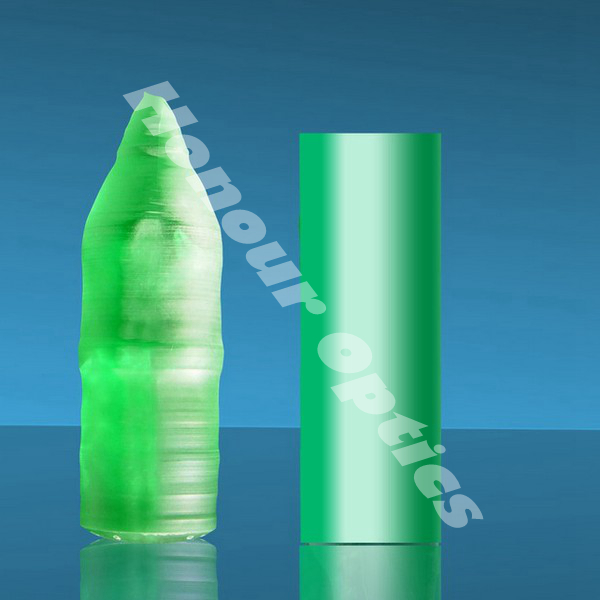

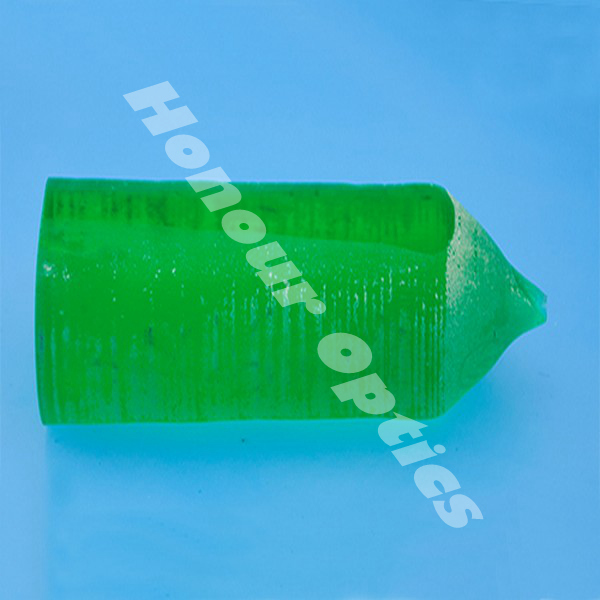

Şərəf optikləri czochralski texnikası tərəfindən yetişdirilən yüksək keyfiyyətli Ce, Cr və no-doped LiSAF, LiSGaF və LiCAF kristalları təklif edir. Honor optik yüksək keyfiyyətli LiSAF, LiSGaF və LiCAF lazer kristallarının istehsalçısı, yüksək keyfiyyətli LiSAF, LiSGaF və LiCAF lazer kristallarının optimal qiymətinə müraciət etmək üçün xoşagəlməz LiSAF, LiSGaF və LiCAF kristallarını satır.
