2-12 μm aralığında Ge (Germanium) 3-5 və 8-12 μm-də fəaliyyət göstərən görüntü sistemində yüksək effektli infraqırmızı üçün sferik linzalar və pəncərələrin istehsalı üçün ən çox istifadə olunan materialdır.

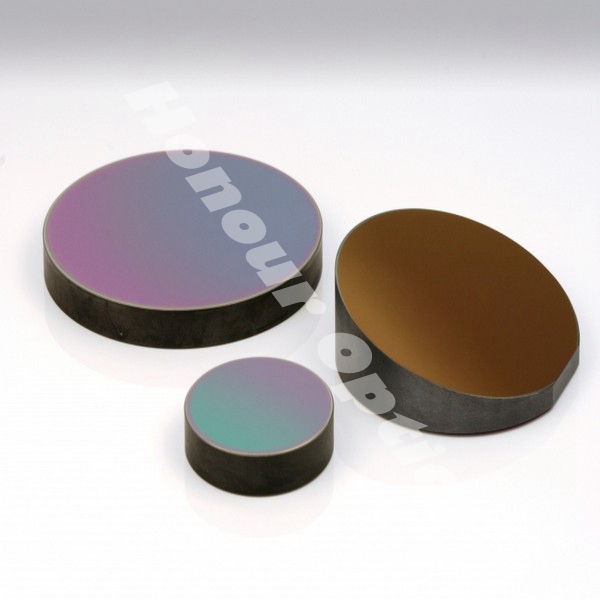

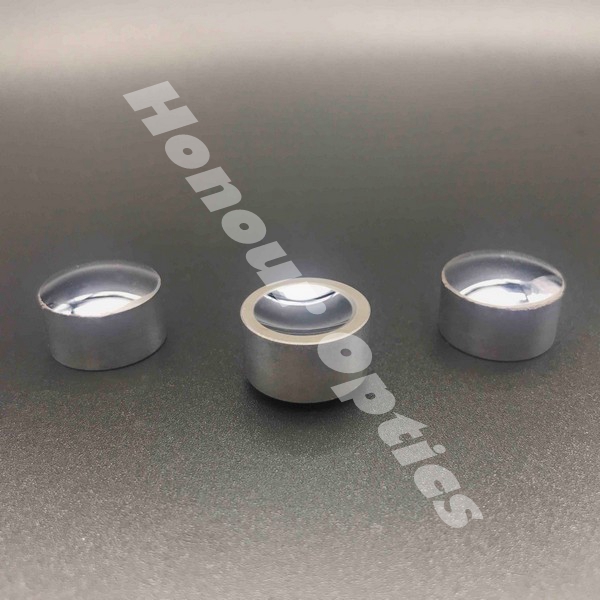

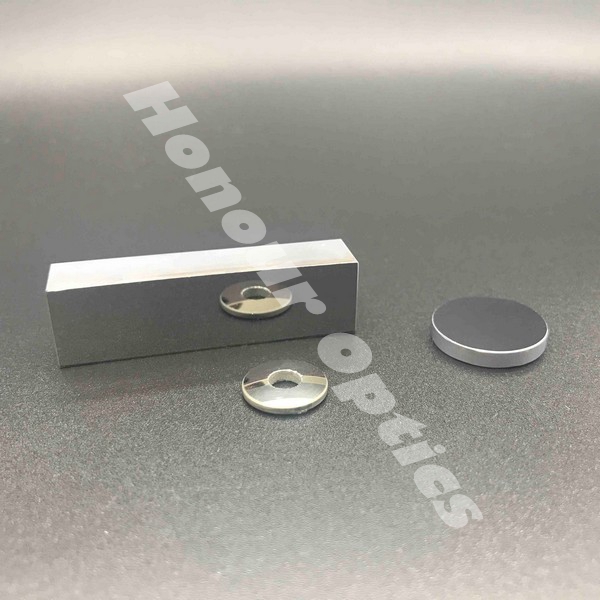

Geniş transmissiya diapazonu və görünür qeyri-şəffaflıq sayəsində Ge (Germanium) infraqırmızı lazer və optik sistemlərin optik komponentlərinin istehsalı üçün çox əlverişlidir. Yüksək qırılma indeksi və Ge (Germanium) minimum səthi əyrisi aşağı güclü görüntüləmə sistemləri üçün idealdır. Honor Optics, yüksək keyfiyyətli Çin infraqırmızı German lensləri və xüsusi infraqırmızı külək /aspherical /silindrik Germanium linzalar istehsalçısıdır, topdan infraqırmızı German lenslərinin qiymətinə müraciət etmək xoş gəlmisiniz.
Ge (Germanium) nisbətən sərt və yüksək sıxlığı olan bir növ materialdır. Germen Knoop Sertliği təxminən iki dəfə MgF2 (Maqnezium Fluorid) edir ki, bu da möhkəm optik tələb edən IR proqramları üçün idealdır. Kilo-həssas sistemlər üçün nəzərdə tutulduqda Almanumun yüksək sıxlığı (5.33 q /sm3) nəzərə alınmalıdır.
Ge (Germanium) qeyri-higroskopik, toksik olmayan və aşağı optik dispersiyaya, əla səth sərtliyinə və yaxşı gücünə malikdir. Ge (Germanium) da aşağı dispersiya səbəbindən minimal xromatik aberration var. Bu material bir az qırıqdır və çipə və spallaya meyllidir.
Ge (Germanium) ən yüksək qırılma indeksinə malikdir; əsasən örtüklər tələb olunacaq, Honor Optics xüsusi tətbiqinizdən asılı olaraq 2-14mm, 3-5mm, 8-12μm, BBAR örtük və ya DLC /AR-də əks-örtmə örtüklərini təmin edir.
Ge (Germanium) temperaturdan ciddi şəkildə təsirlənir, ötürmə dərəcəsi temperaturun artması ilə azalır. Yəni Ge (Germanium) yaxşı istilik keçiriciliyinə malikdir. İstilik qaçışına məruz qalır. German, 2-14mm-dən 45⁰C-ə qədər 45% -dən çox ötürür, lakin ötürmə yavaş-yavaş 100⁰C-də azaldılır, sonra 200⁰C-dən daha sürətlə azalır. Belə olduğu kimi, Germanium pəncərəsi 100 ° C-dən aşağı olan temperaturda daha yaxşı istifadə edilməlidir.

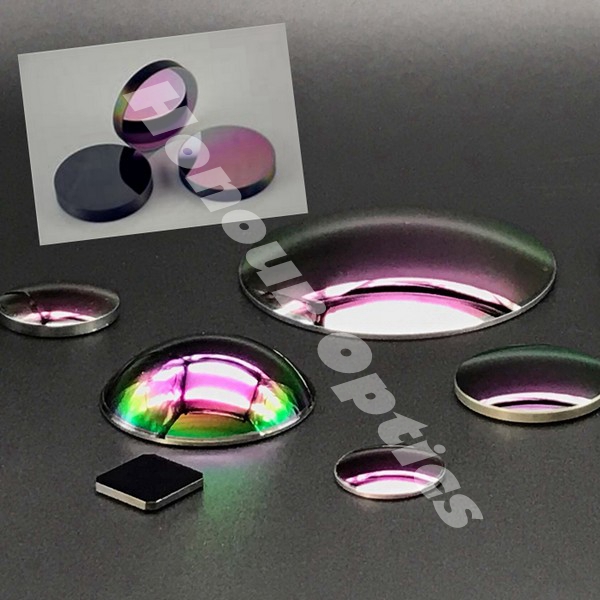

Özelleştirilebilir Kızılötesi və Geniş Bant Germanium optik blokları UV və görünən işıq, habelə təxminən 2μm qədər IR.
Yüksək göstəricisi linzaların dizaynı üçün mümkün deyildir.
QR-ötürücü materialların ən yüksək sıxlığı, çəkisi məhdudlaşdırılan sistemlər üçün nəzərdə tutulduqda nəzərə alınır.
Termal qaçışa tabedir; daha sıxlaşırsa, daha çox udma artır. Sözügedən ötürücünün təxribatı təxminən 100 ° C-də başlanır və 200 ° C ilə 300 ° C arasında sürətlə aşağı düşməyə başlayır və optikin mümkün olan fəlakət çatışmazlığına səbəb olur.
Ge, ümumiyyətlə, ZnSe və Cleartrandan daha ucuzdur.
Ge diamond turnable edir.

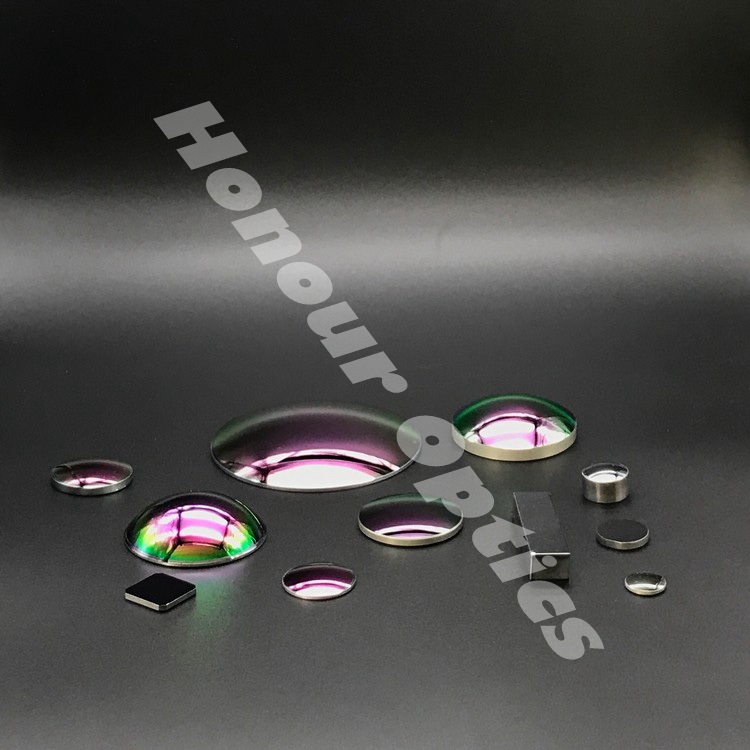

İstehsal olunan məhsullar: Lenslər, Asferik Lenslər, İkili (Diffractive) Lenslər, Windows, Optik Sürücülər, Optik Filtlər, Çatlar. Topdan infraqırmızı böyük ölçülü German optiklərinə xoş gəlmisiniz.
Səthin işlənməsi: İnfraqırındakı səth keyfiyyətinin tipik spesifikasiyası, sistemin performans tələblərinə uyğun olaraq, 2-dən 7μm spektral bölgəyə 40-20 və ya 60-40 ədəd, 7-14μm sahə üçün isə 60-40 qazma qazıdır. Diamond 120 Angstroms RMS səthi örtüklərini çevirdi və ya daha yaxşıdır.
Səthin rəqəmi: səthi rəqəm: infraqırmızı, tipik səth rəqəmi sistemin performans tələblərinə əsasən 1/2 dalğadan 2 dalğa @ 0.6328μm arasındadır.
AR örtük variantları: Germanium üçün adətən mövcud örtüklər 3 - 5mm, 8 - 12mm və 3 - 12mm spektral bölgələr üçün BBAR daxildir. 2 və 14 μm arasındakı bir çox tətbiq ixtisaslaşmış bant mümkündür.
| Atom number | 32 |
| Atom weight | 72.6 |
| Crystal structure | diamond cubic |
| Lattice constant at 25°C, A | 5.657 |
| Density (298 K), g/cm3 | 5.323 |
| Atomic density, atoms/cm3 | 4.42 x 1022 |
| Surface tension, liquid at melting point, mN/m | 650 |
| Modulus of rupture, MPa | 72.4 |
| PSI | 1.05 x 104 |
| Mohs hardness | 6 |
| Vickers hardness, 25 gm load, kg/mm2 | 746 (52 Ohm x cm) |
| Fracture toughness, MPa1/2 | 1.004 (110 fracture plane) |
| Thermal shock resistance | 125°C |
| Poisson's ratio, 125-375 K | 0.278 |
| Melting temperature, °C | 937 |
| Boiling temperature, °C | 2830 |
| Specific thermal capacity (0-100°C), kal/g x degree | 0.074 |
| Latent heat of fusion: | |
| kal/mol | 8100 |
| J/g | 466.5 |
| Latent heat of vaporization, J/g | 4602 |
| Coefficient of linear thermal expansion (293 K), cm/degree | 6.1 x 10-6 |
| Heat capacity, 25°C, J/(kg x K) | 322 |
| In water at 20°C, g/100cm3 | insoluble |
| In acids | soluble |
| µm | No | µm | No | µm | No |
| 2.058 | 4.102 | 2.153 | 4.0919 | 2.313 | 4.0786 |
| 2.437 | 4.0708 | 2.577 | 4.0609 | 2.714 | 4.0562 |
| 2.998 | 4.0452 | 3.303 | 4.0369 | 4.258 | 4.0216 |
| 4.866 | 4.017 | 6.238 | 4.0094 | 8.660 | 4.0043 |
| 9.720 | 4.0034 | 11.04 | 4.0026 | 12.00 | 4.0023 |
| 13.02 | 4.0021 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-400mm | 2mm-500mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | L/4 | L/10 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |
Özelleştirilebilir Kızılötesi ve Geniş Bant Germanium optik, termal görüntüleme sistemlerinde pencereler ve optik elementler üçün en yaygın kullanılan kızılötesi bir malzemedir. Germanium, 2-14 μm dalğa qabığında əla transmissiyaya malikdir və həm orta dalğa infraqırmızı, həm də uzun dalğa infraqırmızı sistemlərdə istifadə edilə bilər. Honor Optics, yüksək keyfiyyətli Çin infraqırmızı German lensləri və xüsusi infraqırmızı külək /aspherical /silindrik Germanium linzalar istehsalçısıdır, topdan infraqırmızı German lenslərinin qiymətinə müraciət etmək xoş gəlmisiniz.
Ge (Germanium) spektroskopiya üçün ATR prizmaları üçün faydalı olan yüksək göstəricidir. Onun refraktiv göstəricisi Ge (Germanium) örtük ehtiyacına ehtiyac olmadan effektiv təbii 50% beamsplitter edir ki, belədir. Optik filtreler, CO 2 lazer optikləri, ışını ayırıcılar üçün optik örtüklər və digər IR optik tətbiqləri üçün geniş bir substrat kimi istifadə olunur. Germum, 8-14 mikron istilik bandının hamısını əhatə edir və termal görüntüləmə üçün lens sistemlərində istifadə olunur. AR çox kəskin ön optik istehsal edən almaz ilə örtülmüş ola bilər. Topdan infraqırmızı böyük ölçülü German optiklərinə xoş gəlmisiniz.
Honor Optics, yüksək keyfiyyətli Germanium istehsal edir, nəzəri ötürülmə və mükəmməl homojenlik. Həm monokristal, həm də polikristal var. Boşluqlar, pəncərələr, lenslər və prizmalar diametri təxminən 500 mm-ə qədər olan spesifikasiyalara uyğun olaraq hazırlana bilər.
