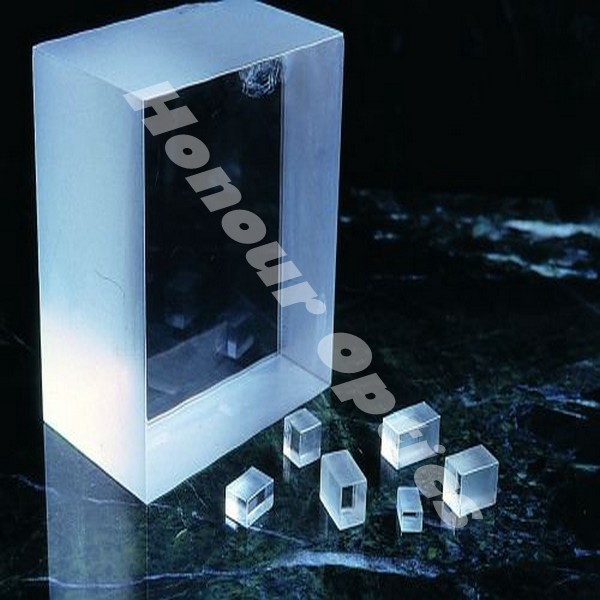

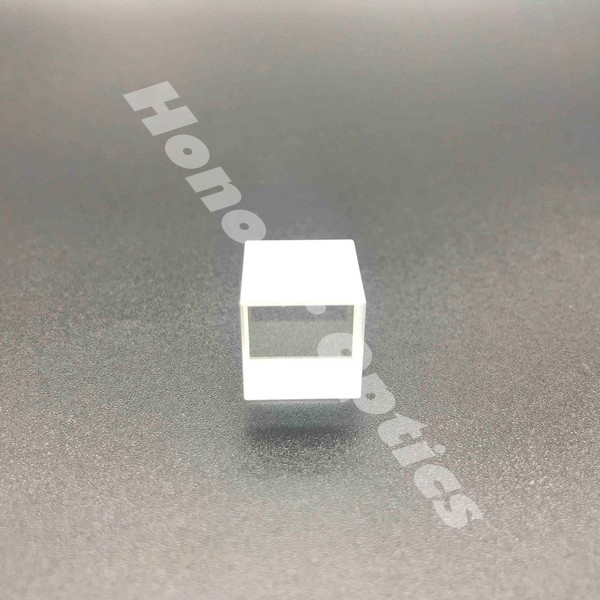

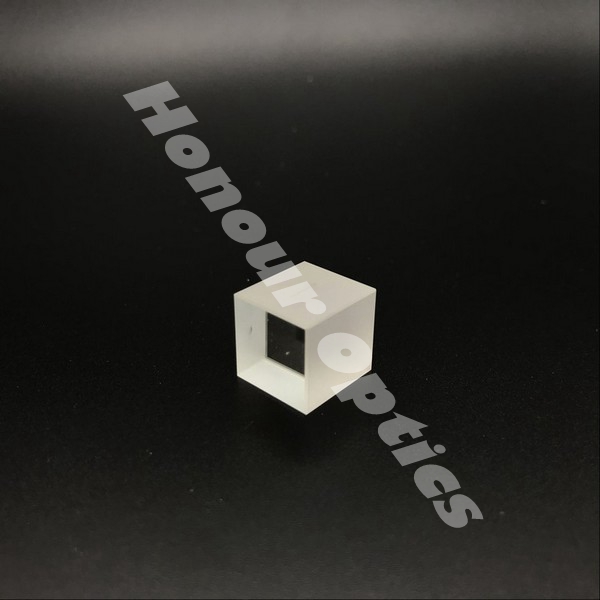

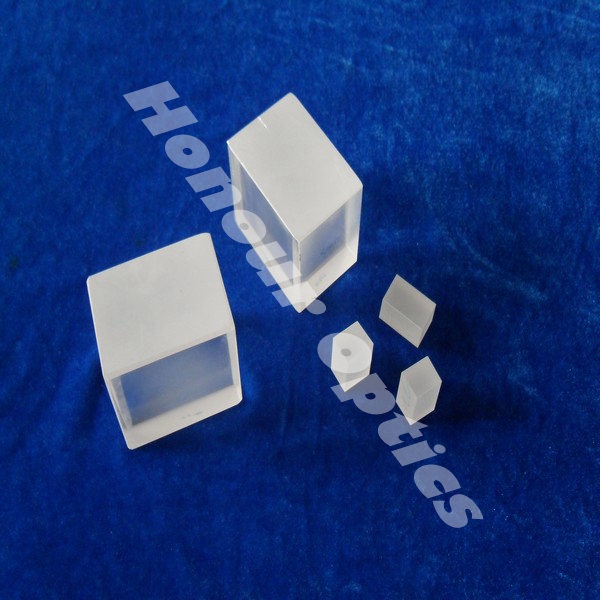

Bibo (BiB3O6) yeni inkişaf etmiş qeyri-xətti lazer kristal, yüksək keyfiyyətli Çin Bibo qeyri-xətti kristal böyük effektiv qeyri-xətti əmsalı, yüksək zərər həddi və nəm ilə bağlıdır. Onun qeyri-xətti koeffisiyenti LBO kristalından 3-4 dəfə yüksəkdir, BBO kristalından 1-2 dəfə yüksəkdir. Mavi lazer çıxarmaq üçün perspektivli ikiqat kristallardan biridir. BİBO kristalı digər Borate-ailə BBO və LBO kristallarına nisbətən daha bahalıdır.
Bibo kristalının tək-bandlı, ikiqat bantlı və ya geniş bandlı AR örtüklərlə örtülməsi mümkündür. Tipik örtük dalğaları AR 800-400nm, AR 1064-532nm, AR 1550-775nm, AR 1850-925nm və 700nm-də mərkəzləşdirilmiş BBAR örtükləridir. Yüksək keyfiyyətli Çin Bibo qeyri-xətti kristalının nəminə olan həssaslıq çox aşağıdır. Bununla belə, istifadəçilər BiBO-nun ömrünü uzatmaq üçün istifadəsi və saxlanması üçün quru şərait təmin etməlidirlər. Xahiş olunmalıdır ki, kristal səthlərdə su kondensasiyası istənilən vaxt qaçınılmalıdır. Honor Optics peşəkar qiymətli BIBO qeyri-xətti kristal istehsalçısı, zavod qiymətində topdan BIBO qeyri-xətti kristaldır. Bibo qeyri-xətti kristalını hər kəsə xoş gəlmisiniz.
Geniş şəffaflıq 286nm-dən 2500nm-ə qədərdir
Yüksək optik homojenlik və bir daxil olmaqdan azad olmaq
Böyük təsirli SHG əmsalı (təxminən 9 dəfə KDP)
Yüksək lazer zərər həddi
Geniş istilik-bant genişliyi
Nəmlənmə ilə bağlı dözümsüzlük
| Crystal Structure | Monoclinic, point group 2 |
| lattice Parameters | a = 7.116 Ä, b = 4.993Ä, c = 6.508Ä, Z = 105.62° |
| Melting Point (congruent) | 726°C |
| Specific Heat | 0.5 J/g-K at 330 K |
| Hardness | 5 – 5.5 Mohs |
| Density | 5.033 g/cm3 |
| Thermal Expansion Coefficients | //a, 4.8 x 10-5/K , //b, 4.4 x 10-6/K, //c, -2.69 x 10-5/K |
| Transparency Range | 286-2500 nm | ||||
| Refractive Indices | |||||
| at 1079.5 nm | n1 = 1.9166, n2 = 1.7569, n3 = 1.7835 | ||||
| at 539.75 nm | n1 = 1.9260, n2 = 1.7874, n3 = 1.8190 | ||||
| Optical homogeneity | ~ 10-6/cm | ||||
| NLO coefficients (pm/V) | d11 = 2.53, d12 = d14 = 2.3, d13 = -1.3, | ||||
| d25 = d36 = 2.4, d26 = 2.8, d35 = -0.9 | |||||
| Sellmeier Equations | ni2(l) = A + B/(l2-C) )- Dl2 | ||||
| A | B | C | D | ||
| n1 | 3.6545 | 0.0511 | 0.0371 | 0.0226 | |
| n2 | 3.074 | 0.0323 | 0.0316 | 0.01337 | |
| n3 | 3.1685 | 0.0373 | 0.0346 | 0.0175 | |
· Ölçü toleransı: (W ± 0,05 mm) x (H ± 0,05 mm) x (L +/- 0,1 mm)
· Açıq diyafram: diametrinin 90% -i
· Düzlük: λ /10 @ 633nm-dən azdır
Wavefront təhrifini ötürmək: λ /10 @ 633nm-dən azdır
· Palçıq: ≤0.2mmx45 °
· Chip: ≤0.1mm
· Çizilmə /Dig kodu: MIL-PRF-13830B-yə 10/5-dən daha yaxşı
· Paralellik: 20 arc saniyədən daha yaxşıdır
Dikili: ≤5 arc dəqiqə
Açıq tolerans: Δθ≤0.25 °, ΔΦ≤0.25 °
· Damar baresi (GW /sm2):> 1064nm, TEM00, 10ns, 10HZ üçün 0.3
| SHG and THG for middle and high power1064 nm Nd: lasers |
| SHG and THG for high power Nd: lasers at 1342 &1319 nm for red and blue laser |
| Over 2.8 W CW blue laser at 473 nm was obtained from frequency doubling of 4.6 W CW Nd: YAG at 946 nm with BiBO |
| Optical Parametric Amplifiers (OPA) and Oscillators (OPO) |
| Crystals | Length (mm) |
Deff (pm/V) |
Walk-off (mrad) |
Output Power(W) | Conversion Efficiency |
| BiBO | 10.4 | 3.3 | 40.7 | 2.8 | 63% |
| LBO | 10 | 0.81 | 11.3 | 1.52 | 33% |
| BBO | 8 | 2.0 | 60.3 | 2.1 | 47% |
Honor Optics, mükəmməl cilalama səthini təmin edə və müştərilərin tələblərinə uyğun olaraq örtüyü edə bilər.
| Aperture: | 2x2 ~ 25x25mm |
| Lenght: | 0.1 - 20mm |
| Cutting Angle q and f: | Determined by different kinds of harmonic generation |
| Phase matching type: | Type I or Type II |
| End Configuration: | Plano/Plano or Brewster/Brewster or Specified |
| Dimension | Application | Coating | Type |
| 3x3x5mm | SHG or THG | AR coating | I |
| 3x3x7mm | SHG or THG | AR coating | I |
| 3x3x10mm | SHG or THG | AR coating | I |
| 4x4x10mm | SHG or THG | AR-coating | I |
Kristal səthlərdə toz və ləkələr səpilməyə /yüngüllük itkisinə səbəb ola bilər və yüksək həcmli lazer gücündə optik səthlərə zərər verə bilmək üçün hətta işıqla reaksiya verə bilər. Kristal səthini parlaq görünən işıq mənbəyinə yaxın tutaraq toz və lekelər üçün yoxlaya bilərsiniz. Müxtəlif açılardan baxış toz və lekələrdən səpələnməyi görməkdə kömək edir. Toz və lekələr aşkar edildikdə kristal səthinin təmizlənməsi lazımdır.
Tozsuz əlcəyi və ya karyolası ilə təchiz edərkən təmiz, aşağı tozlu bir mühitdə təmizləyici prosedurları təqib edirik.
1. Kristal səthini söndürmək. Sıxılmış N2 /təmiz hava və ya bir üfüqi lampanın qabığı ilk növbədə toz və digər boş çirkləndirici maddələrdən istifadə etmək üçün istifadə edilməlidir. Laboratoriyada bir quru azot xətti varsa, toz tullantılarını partlatmaq üçün də istifadə edilə bilər.
2. Drop and Drag Method. Kristal yerini üfüqi və parmaklarınızın üstündən bir qədər yuxarıya çıxarın. Lens dokusunun təzə, təmiz təbəqəsini götürün və kristal üzərinə qoyun. Lens toxumasının kristal səthində çəkiləcəyinə əmin olun. Kristal səthinin üst tərəfində lens toxumasında kiçik bir damla saf izopropil spirt yer. Solventin çəkisi lens toxumasının kristal səthinə toxunmasına səbəb olacaq. Yumşaq, lakin nəmli lens toxumasını səthin lens toxumasını qaldırmaq üçün diqqətli olmayan kristal səthinə sürüşdürün. Səthdən çıxana qədər lens toxumasını sürükləməyə davam edin.
Solventin miqdarı müxtəlif kristal ölçüsünə görə tənzimlənə bilər, belə ki lens toxuması bütün sürtgə üçün nəmlənir, lakin sürünmə bitdikdən sonra kristal səthində heç bir görünən izolyator izi yoxdur. Səthi yoxlayın və zəruri hallarda təkrarlayın, ancaq hər dəfə lens toxumasının hər bir təbəqəsini istifadə edin. Yuxarıdakı təmizləyici prosedurlardan sonra kristal səthi hələ də çirkli görünsə, səthlər zədələnmiş ola bilər. Kristalların yenidən işlənməsi üçün bizə müraciət edin.
Honor Optics peşəkar qiymətli BIBO qeyri-xətti kristal istehsalçısı, zavod qiymətində topdan BIBO qeyri-xətti kristaldır. Bibo qeyri-xətti kristalını hər kəsə xoş gəlmisiniz.
