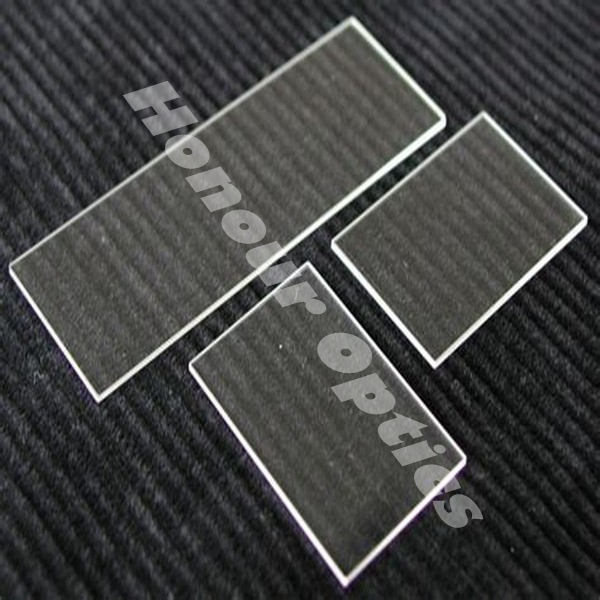

MgF2 (Maqnezium Fluorid) termal və mexaniki şoka qarşı davamlı, möhkəm, sərt və müsbət bir birefringent kristaldir. MgF2 (Maqnezium Fluorid) çox geniş dalğa uzunluğunun üzərində şəffafdır. Bu materialdan hazırlanan Windows, linzalar və prizmalar bütün dalğalar diapazonları üzrə 0.11μm-dən 7.5 mikrona qədər istifadə oluna bilər. Yüksək keyfiyyətli sintetik VUV dərəcəli MgF2 (Maqnezium Fluorid) olduqca bahalıdır. Aşağı dərəcəli MgF2 bəzən infraqırmızı istifadə olunur, lakin CaF2-dən (Kalsium Fluorid) aşağıdır. MgF2 (Maqnezium Fluorid) sərtdir və işləyir və yaxşı cilalanmışdır, ancaq bir qədər birefringentdir və pəncərənin və ya lensin düzəldilməsinə dik olan optik oxla kəsilməlidir.
Honor Optics həmçinin əsasən orta infraqırmızı dalğa pəncərəsi materialı kimi istifadə edilən 7-9um-da fəaliyyət göstərən HP (isti preslənmiş) polikristal yüksək effektiv nazik qatlı çox qatlamlı MgF2 optikləri təklif edir. Orta infraqırmızı dalğa vektor qübbə istehsal etmək üçün istifadə olunur. Yüksək infraqırmızı ötürülmə, kiçik istilik genişləndirilməsi əmsalı, yaxşı mexaniki xüsusiyyət və aşağı hazırlıq dəyəri ilə, orta infraqırmızı dalğa vektor qübbəsi üçün ən yaxşı materialdır. Hal-hazırda Honor Dia-dan daha az qübbə təklif edir. 270mm x 85mm x 10mm, və Plaka Dia.360mm x 15mm-dən azdır. Honor Optics peşəkar VUV, UV və İQ dərəcəli MgF2 optik istehsalçısı, topdan MgF2 optik qiymətinə müraciət etmək xoş gəlmisiniz. Hər kəsə böyük ölçülü lazer dərəcəli MgF2 optik almağa həvəsləndirin.
MgF2 (Maqnezium Fluorid) yaxşı mexaniki xüsusiyyətlərə, kimyəvi dayanıqlığa, təsir müqavimətinə, böyük anti-termal dalğalanmalara və radiasiyaya malikdir. Vakuum ultrabənövşəyi 0.11umdan infraqırmızı spektr 7.5um qədər, optik linzalar, paz və pəncərə istehsalı üçün uyğun olan yüksək optik ötürülmə ilə müsbət bir cüt kristal. MgF2 də dərin UV və LWIR tətbiqində dayanıqlı material sayılır

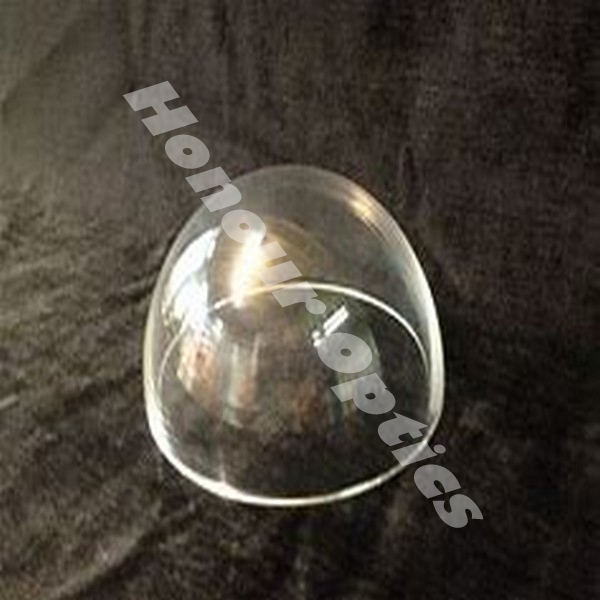

Yüksək effektiv ince filmli çox qatlamlı MgF2 optikləri suya qarşı müqavimətdə Kalsium Fluoridə bənzəyir. MgF2 pəncərələri istilik şokuna qarşı həssasdır, lakin tərk etmir. Radiasiya rəng mərkəzlərinə gətirmir.
Optik dizaynda bu materialın seçilməsindən əvvəl MgF2 cütlükləri nəzərə alınmalıdır. Termal və mexaniki şoka qarşı davamlıdır. CaF2 kimi iki dəfə sərt olur, ancaq Ge kimi ağır yarım. Bu CaF2 və BaF2-dən daha bahalı, lakin adətən LiF-dən daha bahalı deyil. MgF2 diamond turnable edir.
İstehsal olunan məhsullar: Lenslər, Asferik linzalar, Windows, Optik çatlar, Optik filtrlər, Çatlar, Prizmalar.
Səthi bitirmə: 10-5 və ya 20-10 dırmağının cilaları əsasən UV-lər üçün əlavə xərclərlə əldə edilir. Görünən və yaxın infraqırmızı bölgələrdə səthin keyfiyyətinə dair tipik xüsusiyyətlər 3-dən 7 μm aralığına 40-20 və 60-40 ədəd dırmaşma qazıdır.
Səthin rəqəmi: UV və Visible spektr bölgələrində səthin rəqəmləri 1/10 dalğadan 1/2 dalğa /0.6328μm-ə qədər dəyişir. Kızılötesi, tipik olaraq tələb olunan səth rəqəmi, 1/2 dalğadan 0.6328μm 2 dalğa qədər dəyişir və sistemin performans tələblərinə uyğun olaraq müəyyən edilir.
AR örtük variantları: Maqnezium Fluorid infraqırmızı istifadə üçün AR örtülmüş ola bilər, ancaq ümumiyyətlə, aşağı kırılma indeksinə və artıq yüksək ötürülməsinə görə ötürülmədə çox yaxşılaşma olmaz.
| Optical Properties | |
| Transmission Range | 110 nm to 7.5 μm |
| Transmittance | >90% at 193 nm to 6 μm |
| Refractive Index | No=1.37608; Ne=1.38771 (at 0.7μm) |
| Reflection Loss | 5.2% at 0.6 μm (both surfaces) |
| Residual Radiation Peak | 20 nm |
| Absorption Coefficient | 0.04 cm-1 at 2.7 μm |
| dn/dT | 2.3 x 10-6 /℃ parallel c-axis
1.7 x 10-6 /℃ perpendicular c-axis |
| Physical Properties | |
| Density | 3.18 g/cm3 |
| Melting Point | 1255℃ |
| Thermal Conductivity | 0.3 Wm-1K-1 at 300K |
| Thermal Expansion | 13.7 x 10-6 /℃ parallel c-axis
8.9 x 10-6 /℃ perpendicular c-axis |
| Knoop Hardness | 415 with 100g indenter (kg/mm2) |
| Specific Heat Capacity | 1003 J/(kg.k) |
| Dielectric Constant | 1.87 at 1MHz parallel c-axis
1.45 at 1MHz perpendicular c-axis |
| Youngs Modulus (E) | 138.5 GPa |
| Shear Modulus (G) | 54.66 GPa |
| Bulk Modulus (K) | 101.32 GPa |
| Elastic Coefficient | C11=164; C12=53; C44=33.7
C13=63; C66=96 |
| Apparent Elastic Limit | 49.6 MPa (7200 psi) |
| Poisson Ratio | 0.276 |
| Chemical Properties | |
| Solubility | 0.0002 g/ 100g water at 20℃ |
| Molecular Weight | 62.32 |
| Structure | Tetragonal Crystal |
| Cleavage Plane | (110) |
| No = Ordinary Ray, Ne = Extraordinary Ray | |||||
| µm | No | Ne | µm | No | Ne |
| 0.1198 | 1.6510 | 1.655 | 0.121 | 1.628 | 1.632 |
| 0.140 | 1.5095 | 1.523 | 0.150 | 1.480 | 1.494 |
| 0.170 | 1.448 | 1.462 | 0.180 | 1.439 | 1.453 |
| 0.200 | 1.423 | 1.437 | 0.220 | 1.413 | 1.426 |
| 0.257 | 1.401 | 1.414 | 0.266 | 1.399 | 1.412 |
| 0.300 | 1.393 | 1.405 | 0.330 | 1.389 | 1.402 |
| 0.350 | 1.387 | 1.400 | 0.355 | 1.386 | 1.399 |
| 0.546 | 1.379 | 1.390 | 0.700 | 1.376 | 1.388 |
| 1.512 | 1.370 | 1.382 | 2.000 | 1.368 | 1.379 |
| 3.030 | 1.360 | 1.370 | 3.571 | 1.354 | 1.364 |
| 4.546 | 1.341 | 1.350 | 5.000 | 1.334 | 1.343 |
| 6.060 | 1.314 | 1.321 | |||
| Specification | Typical Level | High precision |
| Sizes | 2mm-150mm | 2mm-200mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/20 | 10/5 |
| Surface flatness(lambda) | L/2 | L/10 |
| Parallelism | 3 arc min | 10 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |

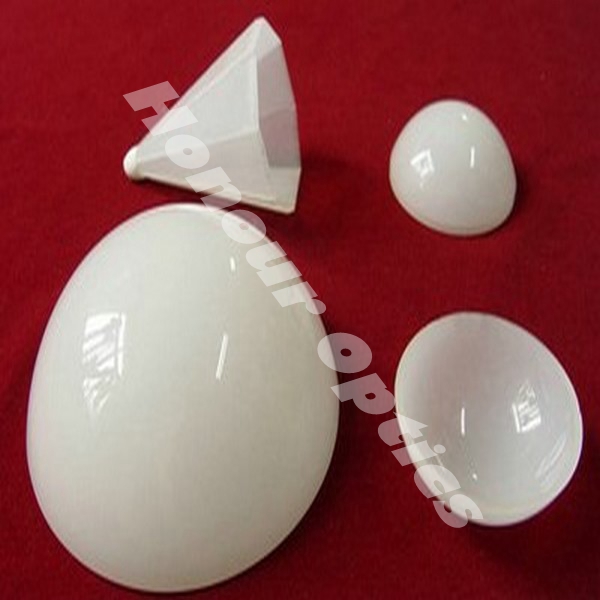

Aşağı qiymətli plano /sferik /aspherical /silindrik MgF2 optikləri olduqca etibarlılıq və dayanıqlıq tələb olunan infraqırmızılarda optik elementlər üçün istifadə olunur. Tək MgF2 kristal faydalı ötürmə diapazonu və infraqırmızı içərisində ikiqat qidalandırıcılığı ilə səmərəli bir cütlük nümayiş etdirir.

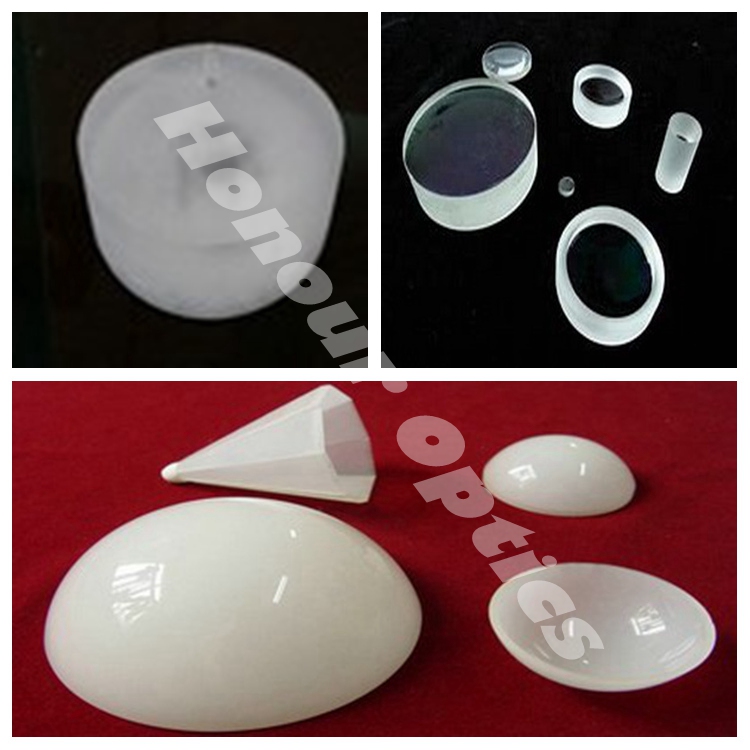

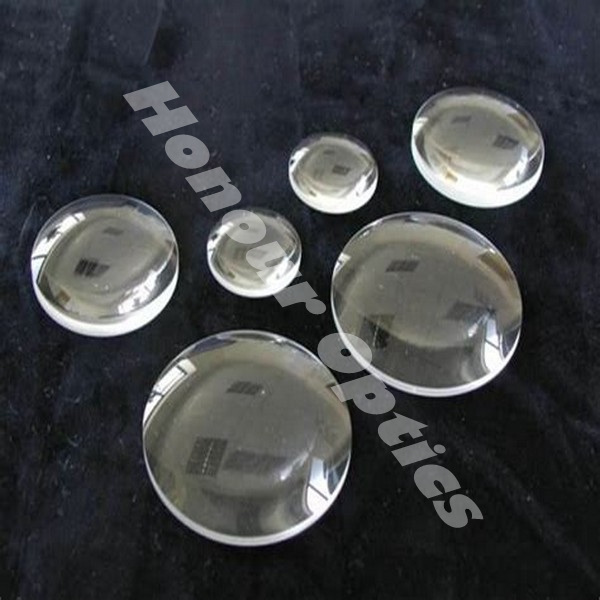

VVV bölgəsinə hidrogen Lyman-alfa xətti (121nm) və kənarda yaxşı ötürülür. Ən UV optiklər üçün də istifadə olunur və excimer lazer tətbiq üçün əla. Honor Optics peşəkar VUV, UV və İQ dərəcəli MgF2 optik istehsalçısı, topdan MgF2 optik qiymətinə müraciət etmək xoş gəlmisiniz. Hər kəsə böyük ölçülü lazer dərəcəli MgF2 optik almağa həvəsləndirin.
Aşağı qiymətli plano /sferik /aspherical /silindrik MgF2 optikləri olduqca etibarlılıq və dayanıqlıq tələb olunan infraqırmızılarda optik elementlər üçün istifadə olunur. Tək MgF2 kristal faydalı ötürmə diapazonu və infraqırmızı içərisində ikiqat qidalandırıcılığı ilə səmərəli bir cütlük nümayiş etdirir.
Honor Optics, ROHS ətraf mühitin qorunması tələbləri ilə MgF2 (Maqnezium Fluorid) peşəkar istehsalçısıdır. Honor Optics aşağıdakıları təmin edə bilər:
UVU excimer səviyyəsində, çubuq, kvadrat, addım, paz, prizma, sferik, silindrik və s kimi müxtəlif formalı MgF2 (Maqnezium Fluorid) optik komponentləri olan UV və İR səviyyələri.
Mono və ya poli kristal, maksimum ölçü 200 mm
Orientasiya: < 001 > ;, < 100 > 110 < 111 >
