Si (Silikon) ən çətin optik materiallardan biridir, Silikon optik komponentlər NIR görüntüləmə və ya İR spektroskopiyası daxil olmaqla 1,2 – 7 mikron dalğalanma zonasında fəaliyyət göstərən müxtəlif infraqırmızı proqramlarda geniş şəkildə istifadə olunur. Optik keyfiyyət Silikon üfüqi bantların qarşısını almaq və 10 mikrondan yuxarı ötürmə üçün ümumiyyətlə yüngül şəkildə (5 – 40 ohm /sm) aşındırılır. Silikonun ən yarı iletken uygulamalarından daha yüksək olan 5-40 Ohm-cm’lik direncidir. Silikonun aşağı sıxlığı (2.329 q /sm3) ağırlıq həssas tətbiqlərdə istifadə üçün idealdır. Silikon 1150 Knoop sərtliyinə malikdir, müqayisə edilə bilən Germanium optik komponentlərinə silikon optik komponentləri daha az britan alternativlər hazırlayır.
Silikon əsasən 2-6μm aralığında pəncərələr və linzalar üçün, İR LED lensləri üçün ideal seçimdir. Refraktiv göstəricisi bütün aralığında 3.4-ə yaxındır. Silikon yüksək istilik keçiriciliyi və aşağı çəki IR və ya FTIR proqramlarında cəlbedici xüsusiyyətlərdir. Silikon ayrıca lazerlər və İR silikon görünüşləri üçün yüksək əks-sədaqətli güzgü substratı kimi istifadə olunur. Honor Optics, böyük ölçülü infraqırmızı Silikon optik və topdan infraqırmızı və genişbantlı silikon linzaları ilə məsləhətləşmələr aparmaq üçün xoş gəlmisiniz, professional xüsusi infraqırmızı külək /aspherical /silindrik Silikon linzalar istehsalçısıdır.
Si (Silikon), optik filtreler ve aynalar üçün 3 ila 5μm (MWIR) dalga bandında ve optimum bir optik malzemedir. Onun ötürülməsi 1-dən 6 mikrona qədər təxminən 50% təşkil edir, yəni əksinə əks olunma örtükləri adətən ötürülməni yaxşılaşdırmaq üçün tələb olunur. Silikon yüksək istilik keçiriciliyinə malikdir və Si (Silikon) tez-tez lazer aynalar üçün istifadə edir ki, aşağı sıxlığı. Monokristal silikon, 20 mikron aralığında verici kimi faydalıdır. Silikonun yalnız çox yüksək müqavimətli materialda təsirli olan 30-100 mikrona qədər bir keçid bandı var.
Özelleştirilebilir infraqırmızı Silikon lenslər Czochralski çəkmə üsulları (CZ) tərəfindən yetişdirilir və 5.8 mikron, 9.1 mikron və 19.4 mikronda bir emiş bandına səbəb olan bəzi oksigenlərdən ibarətdir. Bunun qarşısını almaq üçün Si monokristalli material Float-Zone (FZ) prosesi ilə hazırlana bilər. Optik silikon, 10 mikronun üstündə ən yaxşı ötürülmə üçün ümumiyyətlə yüngül şəkildə (5 - 40 Ohm * sm) aşındırılır.
Silikon ümumi IR materiallarının ən aşağı sıxlıqlarından biridir, kilo məhdudiyyətləri olan sistemlər üçün idealdır.
Bu Ge'den daha sərtdir və büzülmüş deyil.
Bütün İK materiallarının ən aşağı maddi qiyməti variantdır.
Si brilyant çevrilir.

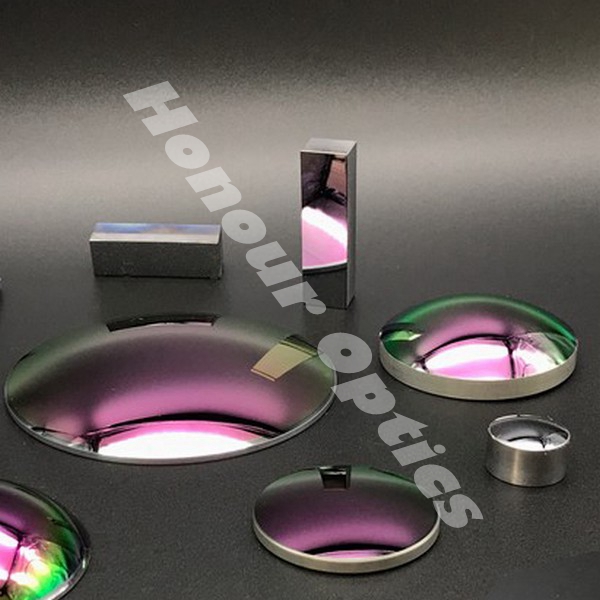

İstehsal olunan məhsullar: Lenslər, Asferik Lenslər, İkili (Diffractive) Lenslər, Windows, Optik Sürücülər, Optik Filtlər, Çatlar.
Səthin işlənməsi: İnfraqırındakı səthin keyfiyyətinə dair tipik spesifikasiyalar, xətlərin birləşməsindəki 40-20 ədəd, 3μm spektral bölgəyə, 60-40 ədəd isə 3-7 mikrona qədər olan yerə çatdırılır. 120Angstroms rms və ya daha yaxşı Diamond Turned səthi başa xarakterikdir.
Səthin rəqəmi infraqırmızı, tipik tələb olunan səth rəqəmi 1/2 dalğadan 2 dalğa @ 0.6328μm arasında dəyişir və sistemin performans tələblərinə uyğun olaraq adətən müəyyən edilir.
AR örtük variantları: Kızılötesi, tipik olaraq tələb olunan səth rəqəmi 1/2 dalğadan 2 dalğa @ 0.6328μm arasında dəyişir və sistemin performans tələblərinə əsasən müəyyən edilir. satınalma özelleştirilebilir infraqırmızı Silikon linzaların ən son qiyməti ilə məsləhətləşmələri xoş gəlmisiniz.
| Parameter | Value |
| Transmission Range | 1.2 to 15 microns |
| Refractive Index | 3.4223 at 5 microns |
| Reflection Loss | 51.0% at 5 µm (2 surfaces) |
| dn/dT | 160 x 10-6/K |
| dN/dµ = 0 | 10.4µm |
| Index of Absorption | 1 x 10-3 cm-1 at 3 microns |
| Density | 2.33 g/cm3 |
| Melting Point | 1420° C |
| Thermal Conductivity | 163.3 Wm-1K-1 at 273K |
| Thermal Expansion | 4.15 x 10-6/°C |
| Hardness | Knoop 1150 |
| Specific Heat Capacity | 703 J/(kg K) |
| Dielectric Constant | 13 at 10GHz |
| Young's Modulus (E) | 131 GPa |
| Shear Modulus (G) | 79.9 GPa |
| Bulk Modulus (K) | 102 GPa |
| Elastic Coefficients | C11=167 MPa, C12=65 MPa, |
| C44=80 MPa | |
| Poisson Ratio | 0.266 |
| Solubility | Insoluble in water |
| Molecular Weight | 28.09 |
| Class/Structure | Cubic diamond, Fd3m |
| µm | No | µm | No |
| 1.357 | 3.4975 | 1.367 | 3.4962 |
| 1.395 | 3.4929 | 1.5295 | 3.4795 |
| 1.660 | 3.4696 | 1.709 | 3.4664 |
| 1.813 | 3.4608 | 1.970 | 3.4537 |
| 2.153 | 3.4476 | 2.325 | 3.4430 |
| 2.714 | 3.4358 | 3.000 | 3.4320 |
| 3.303 | 3.430 | 3.500 | 3.4284 |
| 4.000 | 3.4257 | 4.258 | 3.4245 |
| 4.500 | 3.4236 | 5.000 | 3.4223 |
| 5.500 | 3.4213 | 6.000 | 3.4202 |
| 6.500 | 3.4195 | 7.000 | 3.4189 |
| 7.500 | 3.4186 | 8.000 | 3.4184 |
| 8.500 | 3.4182 | 10.00 | 3.4179 |
| 10.50 | 3.4178 | 11.04 | 3.4176 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-2300mm | 2mm-300mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | L/2 | L/10 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |
Honor Optics iki növ monokristal silikon təklif edir: Transmission Grad və Mirror Grade. Optik dərəcəli materialın monokristal silikon (OCZ-Si) çəkilməsi orta infraqırmızı 1-6um bandında geniş istifadə olunur, infraqırmızı keçid 50% -dən çoxdur. Float-zonalı silikon kristal 1-14m geniş bir bandda, yüksək saflıqlı qaynaqlanmış silikonun ərazisində istifadə edilə bilər və hətta infraqırmızı dalğa bantında (30 um-dən çox) istifadə edilə bilər. Monokristal silikon yaxşı lazer reflektor materialdır. Yaxşı istilik keçiriciliyi, mükəmməl istilik sabitliyi, aşağı istilik genişləndirilməsi əmsalı, monokristal silikon nisbətən aşağı sıxlığı, aşağı qiyməti, həssas işləmə asan, CO2 lazer yansıtıcı üstünlük bodrum materiallarıdır. Həmçinin qeyd olunmalıdır ki, ötürülmə kristal istiqamətindən asılı deyil. Honor Optics, böyük ölçülü infraqırmızı Silikon optik və topdan infraqırmızı və genişbantlı silikon linzaları ilə məsləhətləşmələr aparmaq üçün xoş gəlmisiniz, professional xüsusi infraqırmızı külək /aspherical /silindrik Silikon linzalar istehsalçısıdır.
Honor Optics-dən verilən standart fərdiləşdirilə bilən infraqırmızı Silikon lens optikləri aşağıdakı kimi xarakterizə olunur: ehtiyac duyduğumuz zaman istənilən vaxt bizə müraciət edin:

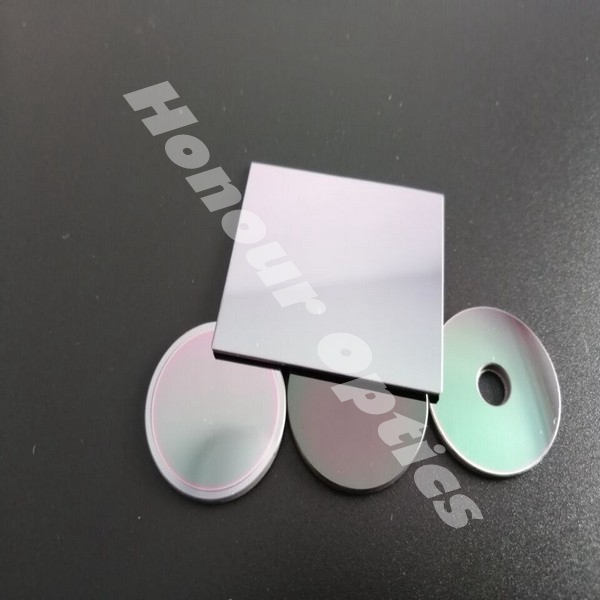

Silikonlu pəncərələr və örtüklər, standart 1,5-6μm, 2-4μm, 3-5μm, 8-12μm standartlarında antialflash qoplama ilə.

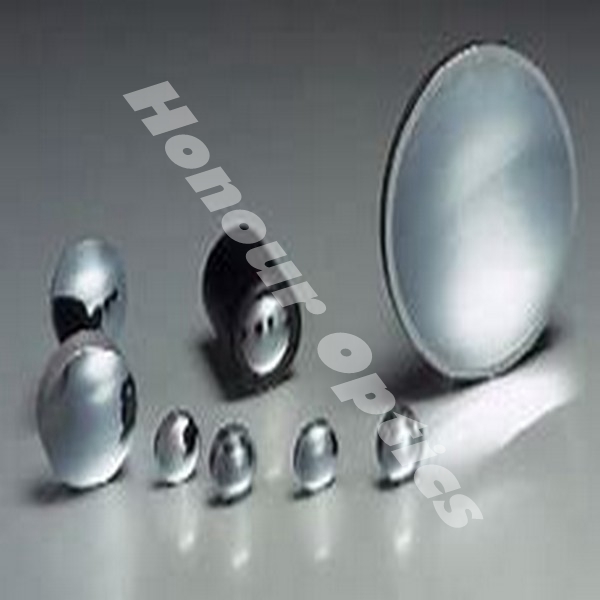

Monoxromatik işıqdan istifadə edən kollimasiyaya və ya diqqətə yönəldən silikon optik linzalar. Bu linzalar geniş çeşidli ərizə ehtiyacları üçün müxtəlif ölçülərdə və ya fokus uzunluqlarda mövcuddur. Biz müxtəlif tipli HRFZ Si lensləri də hazırlayırıq: THZ tətbiqləri üçün hiper-yarımkürəvi və güllə
FTIR spektroskopiyası kimi IR proqramlarına inteqrasiya olunmuş İİ müdaxilə filtreleri müəyyən bir IR dalğa uzunluğunun ötürülməsi və ya bloklanması üçün istifadə olunur.

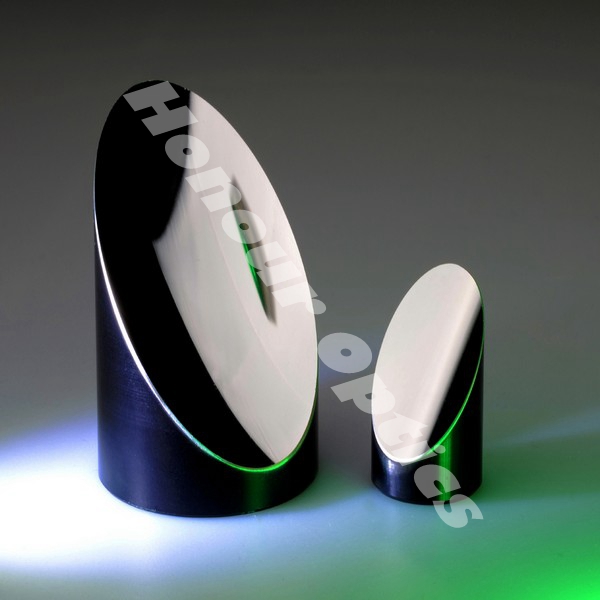

Silikon güzgülər mis güzgülərdən daha yüngül və kiçik və orta gücə malik yüngül tətbiqlərə özlərini verirlər. Silikon güzgülər ümumiyyətlə gümüş, qızıl və /və ya dielektrik örtüklərlə örtülür. satınalma özelleştirilebilir infraqırmızı Silikon linzaların ən son qiyməti ilə məsləhətləşmələri xoş gəlmisiniz.

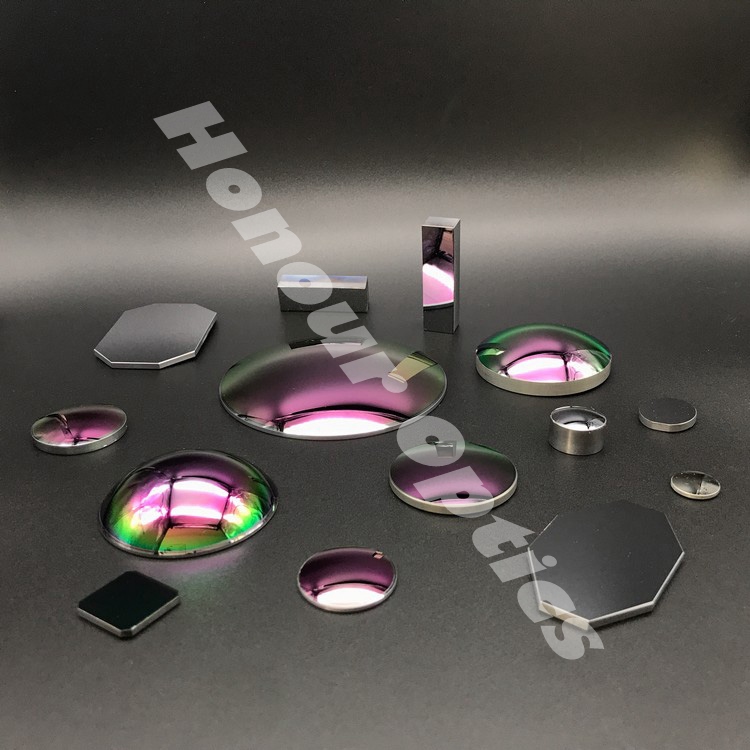

Honor Optics yüksək keyfiyyətli Si (Silikon) optik komponentləri, nəzəri ötürülmə və mükəmməl homojenliklə istehsal edir. Həm monokristal, həm də polikristal var. Pəncərələr, taxtalar, filtrlər, linzalar və prizmalar diametri təxminən 300 mm-ə qədər olan spesifikasiyalara uyğun olaraq hazırlana bilər.
