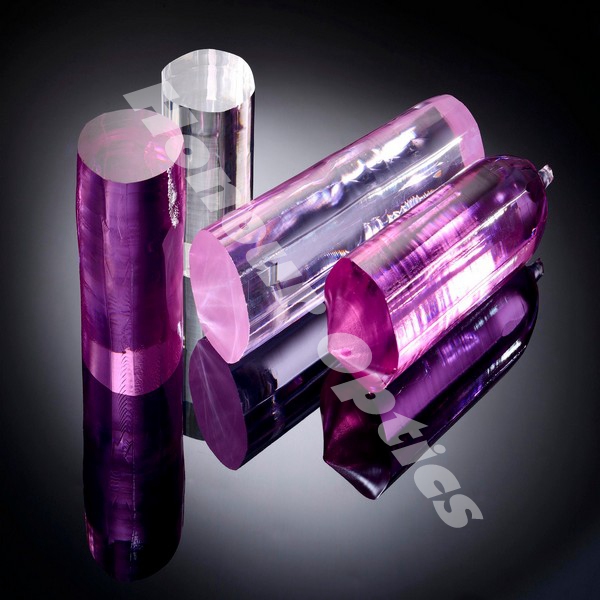

YAG Lazer Kristal

Honor Optics, Czochralski texnikasını istifadə edərək, topdan YAG lazer kristalını artırır və biz Nd, Er, Cr, Tm, Yb, Ho və yüksək qazanc YAG lazer kristalleri təmin edə bilərik.

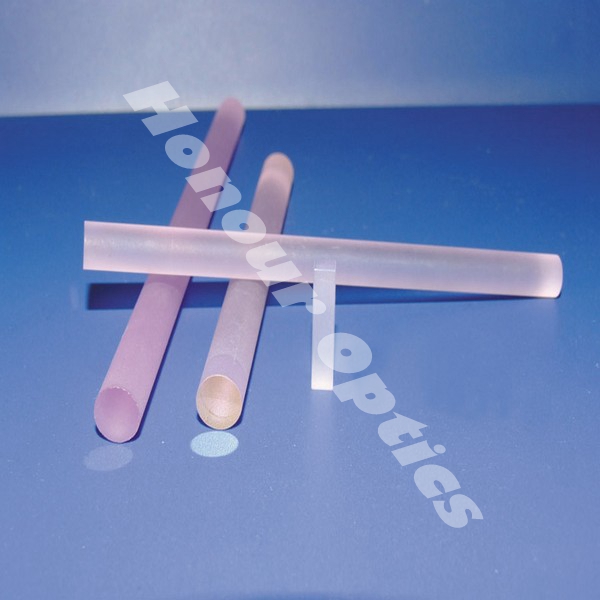

Yağ (yttrium alüminium garnet və ya Y3Al5O12), garnet və safir kimi təmiz bir lazer vasitə kimi istifadə edilmir. Buna baxmayaraq, uyğun bir ionla doped olunduqdan sonra, xüsusi yüksək saflıq YAG lazer kristalinin müxtəlif solid-state lazerlərdə bir ana material kimi istifadə olunur. Nd (neodymium) və Er (erbium) kimi nadir torpaq elementləri YG-yə aktif lazer ionları kimi təsnif edilə bilər və sırasıyla Nd: YAG və Er: YAG lazerləri verir.

Xüsusiyyətləri:

1. Yüksək mənfəət
2. Aşağı ərəfəsidir
3. Yüksək səmərəlilik
4. 1.06 'da aşağı itki
5. Yaxşı istilik keçiriciliyi və istilik şok xüsusiyyətləri
6. Mexaniki gücü
7. Yüksək optik keyfiyyət
8. Materialın xüsusiyyətləri müxtəlif əməliyyat rejimi (CW, pulsed, Q-switched, rejimi kilidlənmiş və boşluq dökülmüş) üçün imkan verir.

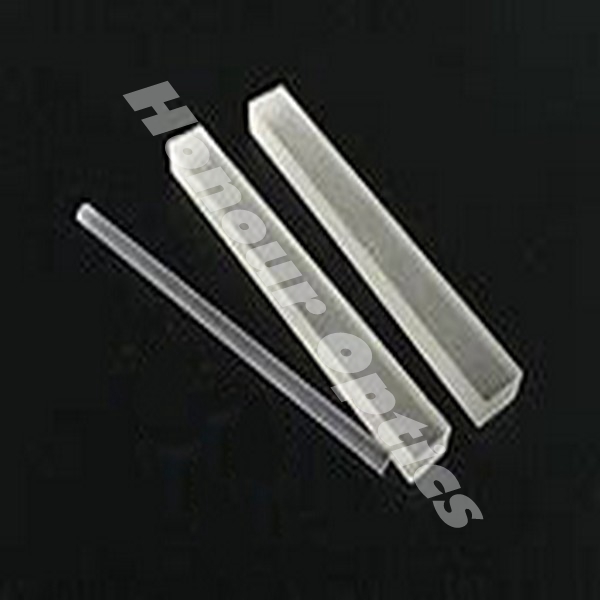

Yağsız YAG Kristal UV-IR optik pəncərələr üçün mükəmməl bir materialdır, xüsusən yüksək temperatur və yüksək enerji sıxlığı tətbiqləri üçün. Mexaniki və kimyəvi sabitlik sapfir kristal ilə müqayisə edilir, lakin yüksək həssas böyük ölçülü YAG lazer kristal qeyri-birefringence ilə üstündür və yüksək optik homojenlik və səth keyfiyyəti ilə mümkündür.

Nd: YAG kristal 1960-cı ildə icad edilmişdir, Nd: YAG bərk dövlət kristal material üçün ən geniş istifadə lazer kristal olmuş və davam edir. Onun lazer parametrləri rəqabət güclü və zəif tərəfləri arasında yaxşı bir uzlaşmadır. Nd: yüksək qazanma YAG lazer kristal bütün növ bərk-dövlət lazer sistemlərində istifadə olunur - tezlikli iki qat davamlı dalğa, yüksək enerjili q-switched və s.

Cr: YAG kristal diaqnostik diod pompalı və ya lampa nasoslu Nd: YAG, Nd: YLF, Nd: YVO4 və ya dalğa uzunluğunda 0.8-1.2 mikrometrdən yuxarı olan digər Nd və Yb lazer lazerləri üçün əla kristaldır.

Yb: YAG kristal diod lazerlər üçün termal idarəetmə tələblərini, daha uzun bir yuxarı lazer səviyyəsi ömrünü, vahid nasos gücü başına üç-dörd dəfə aşağı istilik yüklənməsini azaltmaq üçün daha böyük bir emiş bant genişliyinə malikdir. 1030nm-da xüsusi yüksək saflıq YAG lazer kristalinin 1064nm-də Nd: YAG kristalının yaxşı bir əvəzi və 515nm-də ikinci armonikası 514nm

Er: yüksək keyfiyyətli Çin YAG lazer kristal 2940 nm-da ləzzət edən əla lazer kristaldır. Tibbi proqramlarda geniş tətbiq olunur.

Nd: YAG xüsusilə yüksək enerji lazerləri və Q 1064nm-də yayılmış lenslər üçün host orta kimi. Ancaq 940, 1120, 1320 və 1440 nm yaxın digər keçidlər də istifadə olunur.

Nd3 +: YAG dörd səviyyəli qazanc orta (946nm istisna olmaqla), hətta orta həddinət səviyyələri və pompa sıxlığı üçün əhəmiyyətli lazer gəlir təklif edir. Qazanma bant genişliyi nisbətən kiçikdir, lakin bu, yüksək qazanc səmərəliliyi və beləliklə aşağı salınmış pompa gücünə imkan verir.

Fiziki və kimyəvi xüsusiyyətlər

Chemical Formula Nd: Y3A15O12
Crystal Structure Cubic Garnet
Lattice Constants 12.01Å
Concentration ~ 1.2 x 1020 cm-3
Melting Point 1970°C (2240K)
Density 4.56 g/cm3
Mohs Hardness 8.5
Refractive Index 1.82
Thermal Expansion Coefficient 7.8 x 10-6 /K [111], 0 - 250 °C
Thermal Conductivity 14 W/m /K @20 °C, 10.5 W /m /K @100 °C.

Ən ümumi Nd: YAG emissiya dalğası 1064 nm-dir. Həmin dalğa uzunluğundan başlayaraq, 532, 355 və 266 nm-də çıxışlar sırasıyla frekansın ikiqat artması, frekans üçqatlığı və tezliklərin dörddə birləşməsi ilə yarana bilər. Digər emissiya xətləri 946, 1123, 1319, 1338, 1415 və 1444 nm səviyyəsindədir.

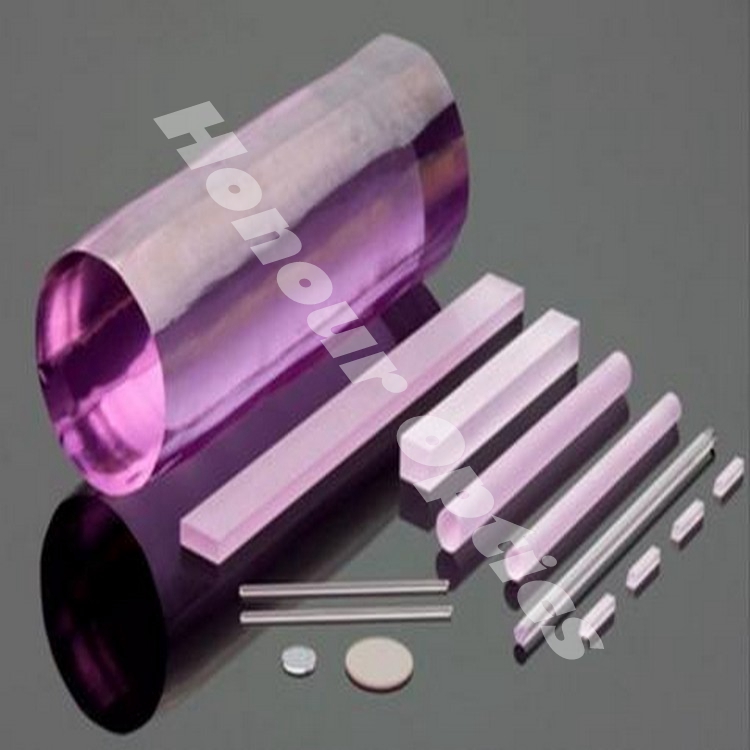

Nd: YAG adətən Czochralski böyümə üsulu ilə hazırlanmış monokristal formada istifadə olunur, lakin yüksək keyfiyyətli və böyük ölçülərdə olan keramika (polikristal) yüksək həssas böyük ölçülü YAG lazer kristal mövcuddur. Lazer kristalının uzunluğunda monokristal və keramik Nd: YAG, absorbsiya və səpələnmə itkisi üçün nisbətən uzun kristallar üçün normal olaraq əhəmiyyətsizdir.

Fiziki və optik xüsusiyyətlər

Lasing Wavelength 1064 nm
Stimulated Emission Cross Section 2.8x10-19 cm-2
Relaxation Time of Terminal Lasing Level 30 ns
Radiative Lifetime 550 ms
Spontaneous Fluorescence 230 ms
Loss Coefficient 0.003 cm-1 @ 1064 nm
Effective Emission Cross Section 2.8 x 10-19 cm2
Pump Wavelength 807.5 nm
The absorption band at the pump wavelength 1 nm
Linewidth 0.6 nm
Polarized Emission Unpolarized
Thermal Birefringence High

Tipik Nd (neodimyum) dopinq səviyyəsi 1 dəqiqədir. %. Nd: YAG çubuqlar bu dopant səviyyədə bir pulse və multimode CW lazer sistemləri üçün mükəmməl bir seçimdir, balanslı nasoslu birləşmələrlə və yüksək əyrilik keyfiyyətinə malik yüksək çıxış gücünü təmin etmək üçün yüksək dopinq konsentrasiyaları avantajlı ola bilər, çünki onlar nasosun udma müddətini azaldırlar, lakin çox yüksək konsentrasiyalar üst dövlət ömrünün söndürülməsinə gətirib çıxarır. Həm də, güclü sıxlığı güclü lazerlərdə çox yüksək ola bilər. Qeyd edək ki, neodimyum dopinq sıxlığı mütləq bütün hissələrdə eyni olmalıdır; yığılmış lazer kristalları, dopinq və köklənmiş parçalarla və ya müxtəlif dopinq sıxlığına malik hissələrlə.

Xüsusiyyət:

Nd dopinq konsentrasiyası 0,1 ilə 2,5mol arasında,
Diametri 1 mm-dən 50 mm-ə qədər, uzunluğu 0,3 mm-dən 220 mm-ə qədərdir
Orientasiya toleransı: 5 dəqiqə dəqiqə
Çətinlik toleransı: +/- 0.05mm
Uzunluq tolerantlığı: +/- 0.1 mm
Dopant Konsentrasiya Toleransı ------------------------ 0,1%
Paralellik ------------------------------------------------- - <10 arc saniyə
Diksonluq ------------------------------------------- 5 dəq. Dəqiqə
Pamuk ------------------------------------------------- ---- 0.1mm @ 45 °
Açıq Açıqlama --------------------------------------------- 95%
Səthin keyfiyyəti -------------------------------------------- 10/5
Yüzey Düzlüğü ------------------------------------------- λ /10 @ 633nm
Wavefront Distortion ------------------------------------- < l /10 @ 633nm

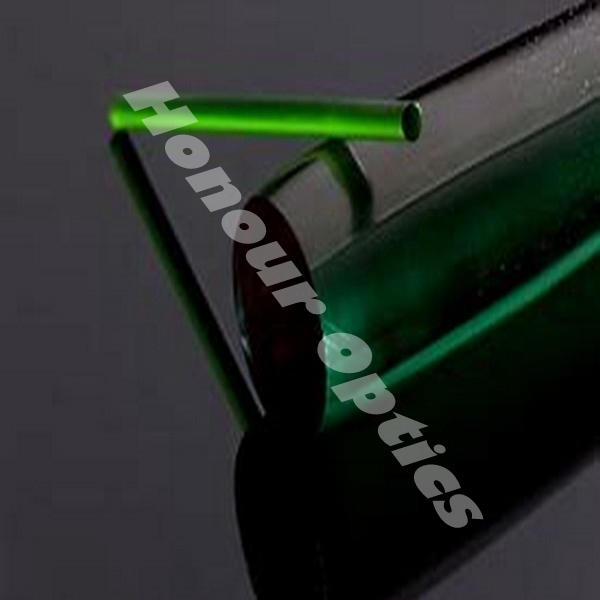

Yüksək keyfiyyətli Çin YAG lazer kristalları CW, pulse və bəzi digər solid-state lazerlərdə istifadə edilə bilən ən çox istifadə olunan qazancdır. Çarpan, rejimi kilidli, yüksək enerji Q, cavit rezonans və s. Kimi çox iş nümunələri var.

Proqramlar:

Nd: YAG 946nm-lik tezliklə iki qat artırma ilə mavi lazer istehsal edə bilər
Nd: YAG, kw səviyyəsinə qədər çox yüksək güc lazerlə işlədilə bilər
Nd: YAG birbaşa Cr4 + YAG ilə Q-switch ola bilər
Kub simmetriyası və yüksək keyfiyyəti sayəsində Nd: YAG TEM00 rejimi ilə işləməlidir

Honor Optics, topdan YAG lazer kristalını inkişaf etdirmək üçün Czochralski metodundan istifadə edir və biz Nd, Er, Cr, Tm, Yb, Ho və heç bir YAG kristallarını təqdim edə bilmərik.

Standart Nd: YAG çubuqları 4 həftə ərzində göndərilməyə hazırdır:

Doping Dimension Coating
1% f3X50mm AR/[email protected]
1% f4X40mm AR/[email protected]
1% f6X60mm AR/[email protected]
1% f6X80mm AR/[email protected]
1% f6X100mm AR/[email protected]
1% f6X120mm AR/[email protected]
1% f8X120mm AR/[email protected]
1% f8X135mm AR/[email protected]
