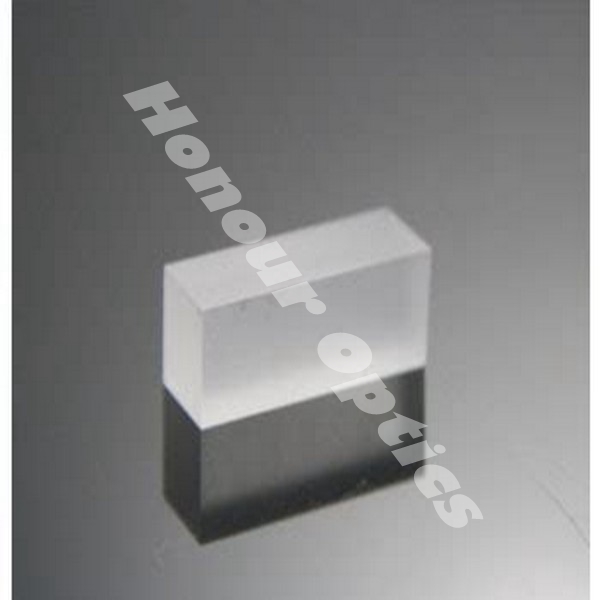

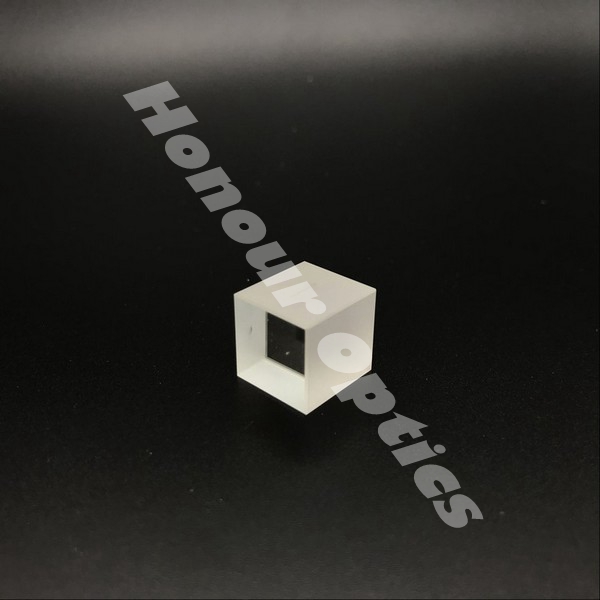

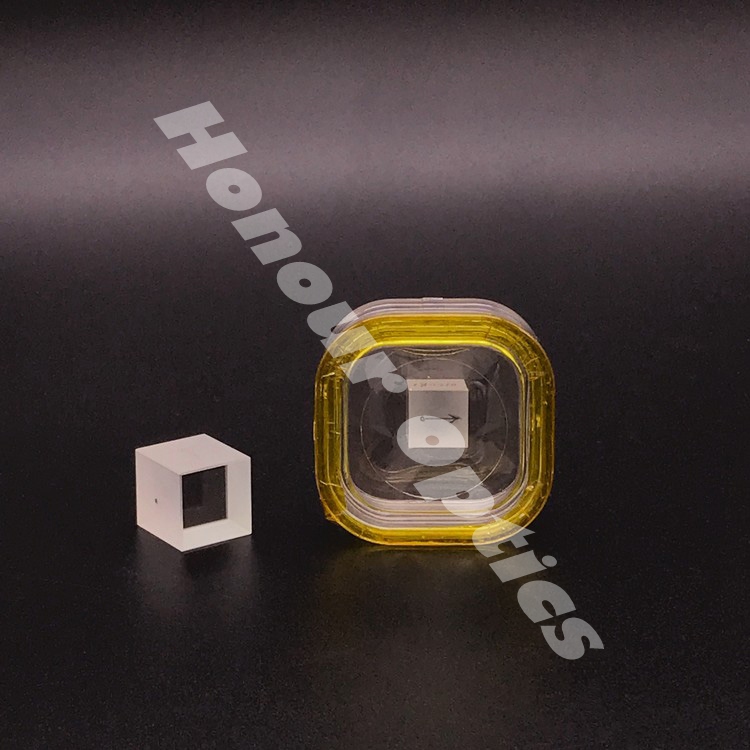

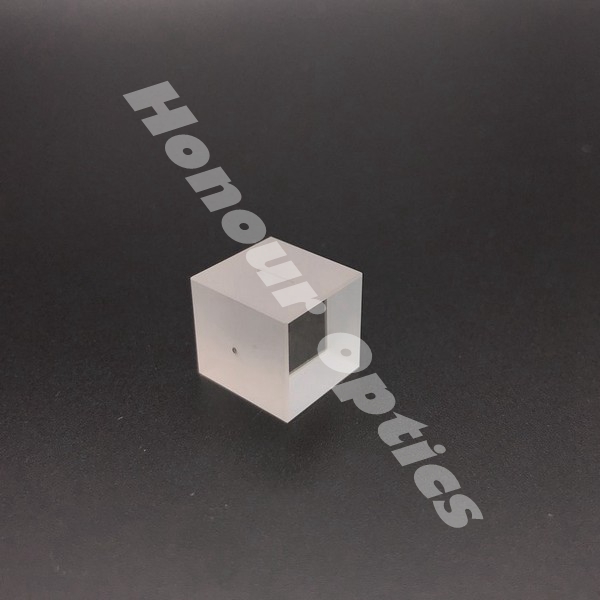

BBO Doğrusal olmayan kristal

BBO (Beta-Barium borat və ya β-BaB2O4) unikal xüsusiyyətləri sayəsində ən çox yönlü olmayan qeyri-linear optik kristallardır, məs. geniş transmissiya və faza uyğunluq aralıkları, böyük qeyri-xətti katsayısı, yüksək zərər həddi və əla optik homojenlik.

BBO kristal KDP kristalından 6 qat daha böyük effektiv ikinci harmonik nəsil (SHG) əmsalı, eləcə də yüksək enerji lazer sisteminin tətbiqi üçün tətbiq olunan əla elektro-optik kristaldır.

BBO kristalları Tunable lazerlərdə geniş şəkildə istifadə olunan effektiv NLO kristal: Boya lazerləri, Ultrafast Pulse lazerləri, Ti: Sapphire və Alexandrite lazerləri, Argon Ion və Copper-Vapor lazerləri. BBOs OPO və OPA, UV-dan IR-yə geniş şəkildə tənzimlənən əlaqəli radiasiya yaradan güclü alətlərdir.

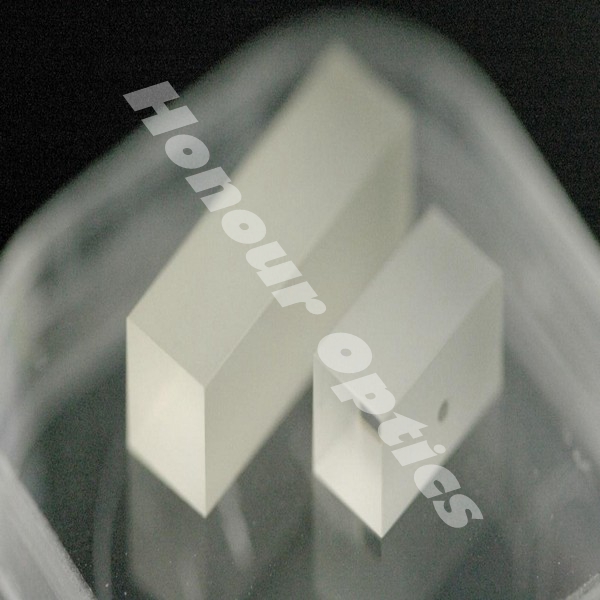

BBB-nin başqa bir forması var – BBO kimi tanınan alfa-BBO adlanan müxtəlif kristal quruluşu. Alpha-BBO yaxşı bir UV ikitərəfli kristaldır və bu günlərdə UV polarizasiya prizmasından geniş istifadə olunur. BBO kristalleri həmçinin müxtəlif Pockels hüceyrələrində və modülatörlerde elektro-optik material kimi geniş istifadə olunur. Honor Optics, böyük ölçülü BBO qeyri-xətti kristal istehsalçısı olan professional satınalma, zavod qiymətində ucuz BBO qeyri-xətti kristal almaq.

Honor Optics, PVG /THG /4HG /5HG tətbiqləri üçün Standard I və Tip II BBO kristallarını, BBO kristal uzunluğunu 0.005mm-dən 25mm-ə qədər və 15x15x15mm-ə qədər, P-örtüklər və ya AR örtükləri ilə istehsal edir. 0.005 mm qalınlığında nazik BBO kristal təklif edə bilərik. Biz də cilalama və yenidən işləmə xidmətləri təklif edirik.

BBO kristalının tipik xüsusiyyətləri:

1. Geniş faza uyğunluq aralığı 409.6 nm-dən 3500 nm-ə qədərdir
2. 190 nm-dən 3500 nm-ə qədər geniş optik ötürülmə
3. Böyük effektiv ikinci harmonik nəsil (SHG) əmsalı
1064 nm'de 100 PS darbe eni üçün 10 GW /cm2 yüksek hasar eşiği
5. Geniş istilik-bant genişliyi təxminən 55 ℃
6. Mükəmməl mexaniki və fiziki xüsusiyyətlər

BBO, Nd: YAG lazerlərinin ikinci (SHG) üçüncü (THG) və dördüncü (4HG) harmonik nəsillər üçün effektiv qeyri-xətti kristaldır; və yalnız kristal 213nm-də beşinci (5HG) harmonik nəsil üçün istifadə edilə bilər. SHG üçün 70% -dən çox dönüşüm səmərəliliyi, THG üçün 60%, 4HG üçün 50%, 213nm (5HG) isə 200 mVt-dək məhsul əldə edilmişdir. BBOS yüksək effektivliyi səbəbindən, örtükdən sonra heç bir higroskopik və böyük ölçüdə mövcud olan, Nd: YAG lazerlərinin iki dəfə artırılmasında KDP-nin yerini alır.

Xüsusi BBO qeyri-xətti kristal də yüksək güc Nd: YAG lazerlərin intracavity SHG üçün effektiv kristal edir. Bir akusto-optik Q-switched Nd: YAG lazerinin intracavity SHG üçün 532 nm-da 15 Vt-dən çox orta gücü AR-örtülü BBO kristalımızdan yaranmışdır. 600 mW'lik bir SHG çıkışı, Nd: YLF lazerinin çıkışı ile pompalanırken, 263nm'de 66mW'lik bir çıkış, Brewster açısı kesilmiş BBO'ndan dışarıdan geliştirilmiş rezonant boşluğunda üretildi.
Kiçik bir qəbul açı və böyük sürüşmə səbəbi ilə, yaxşı lazer şüaları keyfiyyəti yüksək dönüşüm səmərəliliyi əldə etmək üçün BBO üçün əsasdır. Pulsuz BBO qeyri-xətti kristal hər kəs xoş gəlmisiniz.

Tab.1 Struktur və fiziki xüsusiyyətlər

Crystal Structure trigonal, space group R3c
Cell Parameters a = b = 12.532Ä, c = 12.717Ä, Z = 6
Melting Point 1095 +/-5°C
Transition Temperature 925 +/-5°C
Optical Homogeneity Dn ≈10-6/cm
Hardness 4.5 Mohs
Density 3.85 g/cm3
Absorption Coefficient < 0.1%/cm (at 1064 nm)
Hygroscopic Susceptibility low
Resistivity > 1011 ohm-cm
Relative Dielectric Constant eT11/e0: 6.7, eT33/e0: 8.1
Tan d, < 0.001
Thermal Expansion Coefficients(in the range of 25°C- 900°C) a, 4 x 10-6/K
c, 36 x 10-6/K
Thermal Conductivity ^c, 1.2 W/m/K; ||c, 1.6 W/m/K

Fəxri BBO, Boya lazerində geniş istifadə olunur. BBO-da 780-950nm və 248.5nm (495nm boya lazerinin SHG çıxışı) növü I sum-tezliyi ilə 188.9nm-dən 197 nm-ə qədər olan ən qısa UV çıxışları və 189nm-də 193nm və 8mJ-də 95mJ pulse enerjisi əldə edilmişdir müvafiq olaraq.

Frequency-doubling və ultrasort-pulse lazerlərinin üçqatlanması BBO KDP və ADP kristallarına üstün xüsusiyyətləri göstərən tətbiqlərdir. Bu məqsəd üçün 0.005 mm BBO kimi incə verə bilərik. Bir 10fs qısa lazer nabzı effektiv şəkildə faza sürəti və qrup sürəti uyğunluğu baxımından nazik BBO ilə ikiqat ola bilər.

378 nm'de 105 mJ (31% SHG effektivliyi) pulse enerjisi ilə 360nm - 390 nm olan UV çıxışı və 7.5mJ (24% qarışdırma səmərəliliyi) ilə 244nm - 259nm olan bölgədə çıxma tip I SHG və BBG qeyri-xətti kristal bir Alexandrite lazer THG. Bir Ti: Sapphire lazerində SHG dönüşüm səmərəsinin 50% -dən çoxu əldə edilmişdir. THG və 4HG Ti: Sapphire lazerləri üçün yüksək dönüşüm effektləri də əldə edilmişdir.

Arqon Ion lazeri içərisində intracavity tezliyi iki qatlama üsulu ilə 2W gücündəki gərginliyi, 250.4 nm-də maksimum 33mW və 228.9 nm-dən 257.2 nm arasında dəyişən dərinliyin dalğa boyu otuz altı xətti ilə B-kəsilmiş BBO kristal. 510.6 nm-lik bir Mis-Vapor lazerinin SHG üçün maksimum 8.9% dönüşüm səmərəliliyi ilə 255.3 nm-də UV-da orta dərəcədə 230 mV-dək orta güc əldə edilmişdir.

Tab. 2 Kimyəvi xüsusiyyətlər

Phase-matchable SHG range 189-1750nm
NLO coefficients d11 = 5.8 x d36(KDP)
d11 = 0.05 x d11, d22< 0.05 x d11
Electro-Optic Coefficients g11 = 2.7 pm/V, g22, g31< 0.1 g11
Half-Wave Voltage 48 KV (at 1064 nm)
Damage Threshold
at 1.064 mm
at 0.532 mm
5 GW/cm2 (10 ns);
10 GW/cm2 (1.3 ns)1 GW/cm2 (10 ns);
7 GW/cm2 (250 ps)
Transparency Range 189 - 3500 nm
Refractive Indices
at 1.0642 mm
at 0.5321 mm
at 0.2660 mm
ne = 1.5425, no = 1.6551
ne = 1.5555, no = 1.6749
ne = 1.6146, no = 1.7571
Therm-Optic Coefficients dno/dT = - 9.3 x 10-6/°C
dne/dT = -16.6 x 10-6/°C
Sellmeier Equations: no2(l) = 2.7359+0.01878/(l2-0.01822)-0.01354 l 2
ne2(l) = 2.3753+0.01224/(l2-0.01667)-0.01516 l 2

BBO-nun OPO və OPA-ı UV-dan IR-yə geniş tənzimlənə bilən əlaqəli radiasiya yaradan güclü alətlərdir. Tip I və II tipli BBO OPO və OPA tuning açıları aşağıda göstərilən nəticələrlə göstərilmişdir.

opo tuning curves of bbo

7.2 mm uzunluğunda bir tip I BBO'da 680nm-dən 2400nm-a qədər 1.6MW gücündə və 30% -ə qədər enerji dönüşüm səmərəliliyi ilə OPO çıxışı əldə edildi. Giriş pompasının enerjisi 532 nm-də 40 mJ idi, nabız genişliyi 75ps idi. Daha uzun kristal ilə yüksək dönüşüm səmərəliliyi gözlənilir.

Nd: YAG pompalanması vəziyyətində, BBOs OPO'ları 400nm-dən 2000nm-ə qədər dəyişən dalğa uzunluğu ilə 100mJ-dən çox istehsal edə bilər. Honor'un BBO qeyri-xətti kristalında, OPO sistemi 400nm-dən 3100nm-ə qədər olan tuning diapazonunu əhatə edir ki, bu da maksimum 30% və 18% -dən çox dönüşüm səmərəliliyi, 430nm-dən 2000nm-ə qədər olan dalğa uzunluğu aralığında təmin edir.

Tip II BBO, degenerasiya nöqtələrinə yaxın linewidth azaltmaq üçün istifadə edilə bilər. 0.05nm kimi dar olan bir linewidth və 12% -dən istifadə edilə bilən dönüşüm effektləri əldə edilmişdir. Buna baxmayaraq, daha uzun (> 15mm) BBO tip II faza uyğunlaşdırma sxemini istifadə edərkən salınma eşikasını azaltmaq üçün istifadə edilməlidir.

BBOs OPAs tərəfindən 355 nm-lik bir pikosensiyalı Nd: YAG, dar bir bant (< 0.3nm), yüksək enerji (> 200μJ) və geniş tənzimlənən (400nm-2000nm) nəbz ilə pompalanır. Bu OPA 50% -dən çox dönüşüm səmərəliliyi qədər yüksək ola bilər və buna görə də məhsuldarlığı, ayarlanabilir sıra, saxlanılması və dizayn və istismarında asanlıq daxil olmaqla bir çox cəhətdən ümumi Boya lazerlərindən üstündür. Bundan əlavə, 205 nm-dən 3500 nm-ə qədər əlaqəli radiasiya BBOs OPO və ya OPA plus SHG üçün BBO tərəfindən yaradıla bilər.

422nm və 477nm arasındakı siqnal dalğası uzunluğu ilə seçilə bilən bir OPO 308 nm-lik bir XeCl eksimer lazeri ilə pompalanan BBO kristal tipli bir növbəsində tuninglə yaradılıb. Və Nd: YAG lazerinin dördüncü harmoniyası (266nm) ilə pompalanan BBOs OPO bütün çıxış dalğaları 330nm - 1370nm əhatə edir.
1mJ, 615nm-də 80fs Boya lazeri ilə nəql edildikdə, iki BBO kristal ilə OPA 50 mJ-dən çox (maksimal 130μJ) 800nm ​​- 2000nm-dən çox 200 fs ultra-çarpma zərbəsi.

Xüsusi BBO qeyri-xətti kristal də E-O tətbiqləri üçün istifadə edilə bilər. UV-dən təxminən 3500nm-dək geniş yayılma zonası var. Və KD * P və ya LiNbO3-dən daha yüksək zərər həddi var. E-O BBO kristallarını və Nd: YVO4 kristallarını qazanc vasitəsi kimi istifadə edərək, 80W-dən çox çıxış gücü və 50 KHz təkrarlanma səviyyəsinə çatıldı. 5KHz-də onun nabzı 6.4ns-ə qədər qısa, 5.7 mJ enerji və 900KW gücündə gücə malikdir. A-O Q-switched kommersiya alətinə üstünlük verir, o cümlədən çox qısa bir pulse, yüksək işıq keyfiyyəti və ölçülü yığcam. Nisbətən kiçik elektro-optik əmsalı olsa da və onun yarım dalğa voltajı yüksəkdir (1064nmdə 7KV, 3x3x20mm3), uzun və nazik BBO gerilim tələblərini azalda bilər. Honor Optics indi 25 düym uzunluğunda və Z-cut, AR-örtüklü və yan üzlüklərdə qızıl /krom ilə BBO kristalının 1mm incə yüksək optik keyfiyyətini təmin edə bilər.

Honor Optics aşağıdakı BBO örtüklərini təmin edir

1064nm-lik SHG üçün BBO-nun Dual Band AR-örtülməsi (DBAR); aşağı reflectance (1064nm'de R <0.2% və 532nm'de R <0.5%); yüksək zərər həddi (hər iki dalğa uzunluğunda> 300MW /cm2); Uzun davamlılıq.
Geniş Band AR-örtük (BBAR) BBG-nin SHG üçün ayarlı lazerlər üçün.
OPO proqramları üçün BBO-nun Geniş Band P-örtülməsi.
Digər örtüklər tələb əsasında verilir.

BBO kristalının standart xüsusiyyətləri:

Ölçü Toleransı ---------------- (W ± 0,05 mm) x (H ± 0,05 mm) x (L +/- 0,1 mm)
Açıq Tolerans ---------------------- △ θ < 0.25 °, △ Φ & 0.25 °
Təmiz Diafragma ----------------------- diametrinin mərkəzində 95%
Yüzey Düzlüğü -------------------- < λ /10 at 633nm
Wavefront Distortion --------------- < l /10 @ 633nm
Chamfer------------------------------- [email protected]À
Səthin keyfiyyəti (S /D) --------------- 10/5
Paralellik ---------------------------- < 10 arc saniyə
Diksonluq --------------------- < 5 dəqiqə dəqiqə
Kaplamalar: Müştərinin istəklərinə uyğun olaraq qoruyucu (P) və əks-əks (AR) örtükləri
1064nm, TEM00, 10ns, 10HZ (yalnız cilalanmış) üçün 1 GW /cm2 zərərli eşik ------------------
> 1064nm, TEM00, 10ns, 10HZ (AR-örtülmüş) üçün 0.5 GW /cm2,
> 532 nm üçün 0.3 GW /cm2, T EM00, 10ns, 10HZ (AR-coatd)

Sizin tələbinizə əsasən standart spesifikasiyadan başqa kristal açı və ölçüsünü dəyişə bilərik. Sizə verdiyiniz BBO kristallarının yenidən cilalanması və örtülməsi mümkündür. Pulsuz BBO qeyri-xətti kristal hər kəs xoş gəlmisiniz

BBO kristalının standart tətbiqləri:

Nd: YAG və Nd: YLF lazerlərinin ikinci, üçüncü, dördüncü və beşinci harmonik nəsilləri
Tezlik-ikiqat, - Boya lazerlərinin sızması və sızması
İkinci, üçüncü və dördüncü harmonik nəsil Ti: Sapphire və Alexandrite lazerləri
Optik parametrik yüksəliş (OPA) və optik parametrik osilatörler (OPO)
Argon ionunun, Cu-buxar və Ruby lazerlərinin tezliyin ikiqat olması.

Honor Optics 4-5 həftə ərzində standart BBO kristallarını təklif edir.

Nd: YAG lazerlərinin harmonik nəsilləri:
1064nm SHG -> 532nm: 4x4x7mm Tip I, θ = 22.8 °, φ = 0 °;
1064nm THG -> 355nm: 4x4x7mm Tip I, θ = 31.3 °, φ = 0 °; Tip II q = 38.6 °, φ = 30 °
1064nm 4HG -> 266nm: 4x4x7mm Tip I, θ = 47.6 °, φ = 0 °;
1064nm 5HG -> 213nm: 4x4x7mm Tip I, θ = 51.1 °, φ = 0 °;

2. OP və OPA Nd: YAG lazerlərinin harmonikləri ilə pompalanır
532nm Pump -> 680-2600nm: 8x6x12mm Tip I, θ = 21 °, φ = 0 °;
355nm Pump -> 410-2600nm: 8x6x12mm Tip I, θ = 30 °, φ = 0 °; Tip II, q = 37 °, φ = 30 °;
266nm Pump -> 295-2600nm: 8x6x12mm Tip I, θ = 39 °, φ = 0 °;

Boya lazerlərinin tezliyin ikiqat artması
670-530nm SHG -> 335-260nm: 8x4x7mm Tip I, θ = 40 °, φ = 0 °;
600-440nm SHG -> 300-220nm: 8x4x7mm Tip I, θ = 55 °, φ = 0 °;
444-410nm SHG -> 222-205nm: 8x4x7mm Tip I, θ = 80 °, φ = 0 °;

4. Ti'nin harmonik nəsilləri: Safir lazerləri
700-1000nm SHG -> 350-500nm: 5x5x0.2mm Tip I, θ = 28 °, φ = 0 °;
700-1000nm THG -> 240-330nm: 5x5x0.2mm Tip I, θ = 42 °, φ = 0 °;
700-1000nm FHG -> 210-240nm: 5x5x0.2mm Tip I, θ = 66 °, φ = 0 °;

5. Alexandrit lazerlərin ikiqat artması və təkrarlanması
720-800nm ​​SHG -> 360-400nm: 6x4x7mm Tip I, θ = 31 °, φ = 0 °;
720-800nm ​​THG -> 240-265nm: 6x4x7mm Tip I, θ = 48 °, φ = 0 °;

6. Brewster açılı BBO Kristal ilə Ar + lazerinin intracavity SHG
514nm SHG -> 257nm: 4x4x7mm Tip I, θ = 51 °, φ = 0 °, B-kəsilmiş;
488nm SHG -> 244nm: 4x4x7mm Tip I, θ = 55 °, φ = 0 °, B-kəsilmiş;

Honor Optics, yüksək keyfiyyətli BBO kristalını, ölçüsünü və istifadəsinə görə örtük verir. Honor Optics, böyük ölçülü BBO qeyri-xətti kristal istehsalçısı olan professional satınalma, zavod qiymətində ucuz BBO qeyri-xətti kristal almaq.

Xahiş edirik qeyd edin:

BBO rütubətə daha az həssasdır. İstifadəçilər BBO-nun istifadəsi və qorunması üçün quru şərait təmin etmələri tövsiyə olunur.
BBO nisbətən yumşaq və buna görə cilalanmış səthlərin qorunması üçün tədbirlər tələb edir.
Bucaq tənzimlənməsi lazım olduqda, BBO-nun qəbul nöqtəsinin kiçik olduğunu unutmayın.
